Поддерживающий каток — HITACHI EX200-3C

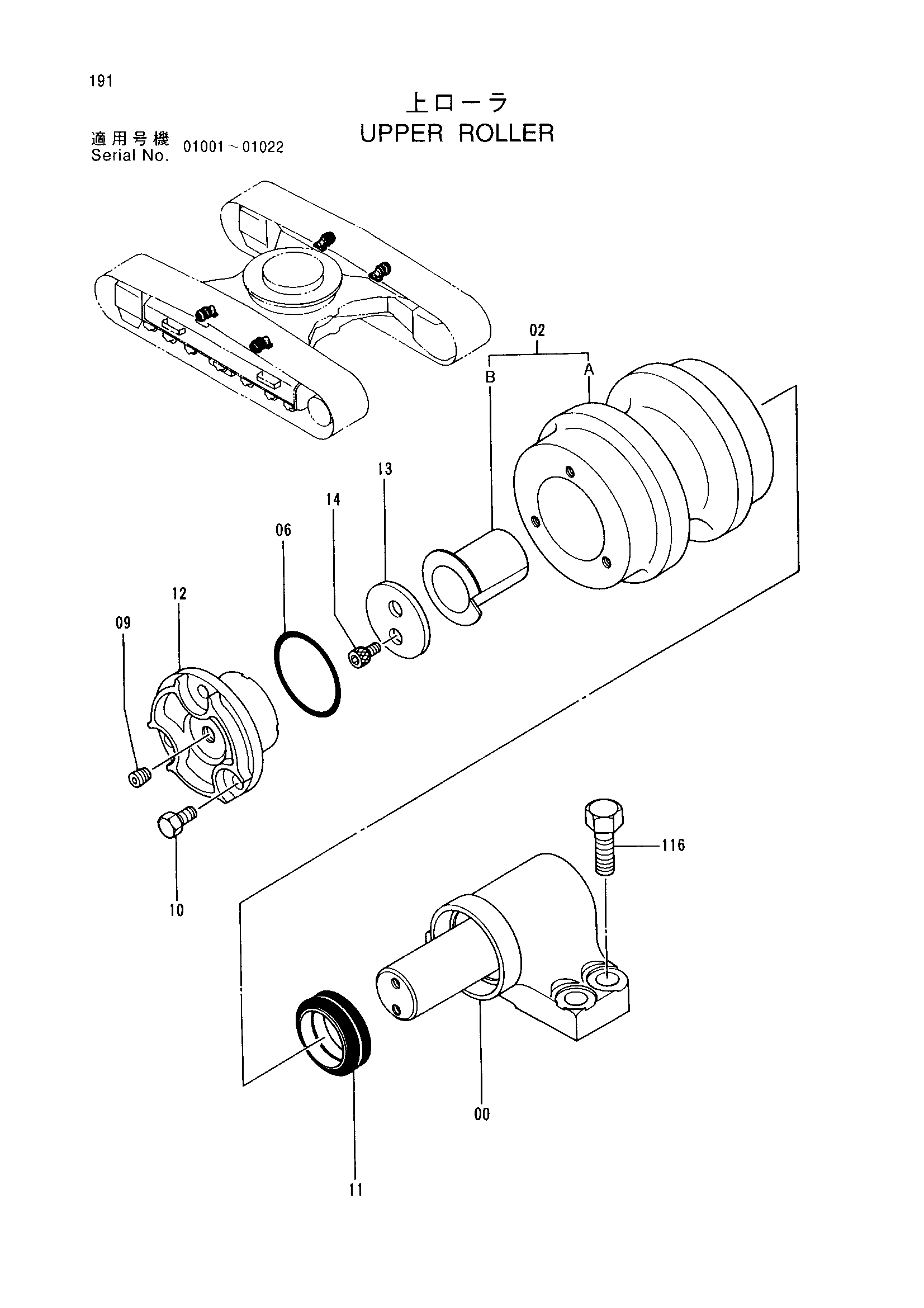

Заводская схема «Поддерживающий каток» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-14 | 9089636 замена: 9134245 | Каток верхний в сборе | 4 |
| 00 | 9089659 | Кронштейн | 1 |
| 02 | 9089637 | Каток (с втулка) | 1 |
| 02A | 3047936 | Ролик | 1 |
| 02B | 4172348 | Втулка | 1 |
| 06 | A810065 | Уплотнительное кольцо | 1 |
| 09 | 94-2011 замена: 4315607 | Пробка | 1 |
| 10 | J901020 | Болт | 3 |
| 11 | 4176380 замена: 4317584 | Комплект уплотнений | 1 |
| 12 | 3052354 | Крышка | 1 |
| 13 | 4282842 | Шайба | 1 |
| 14 | M351018 | Болт с внутренним шестигранником | 2 |
| 116 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
