Электромагнитный клапан — HITACHI EX200-3C

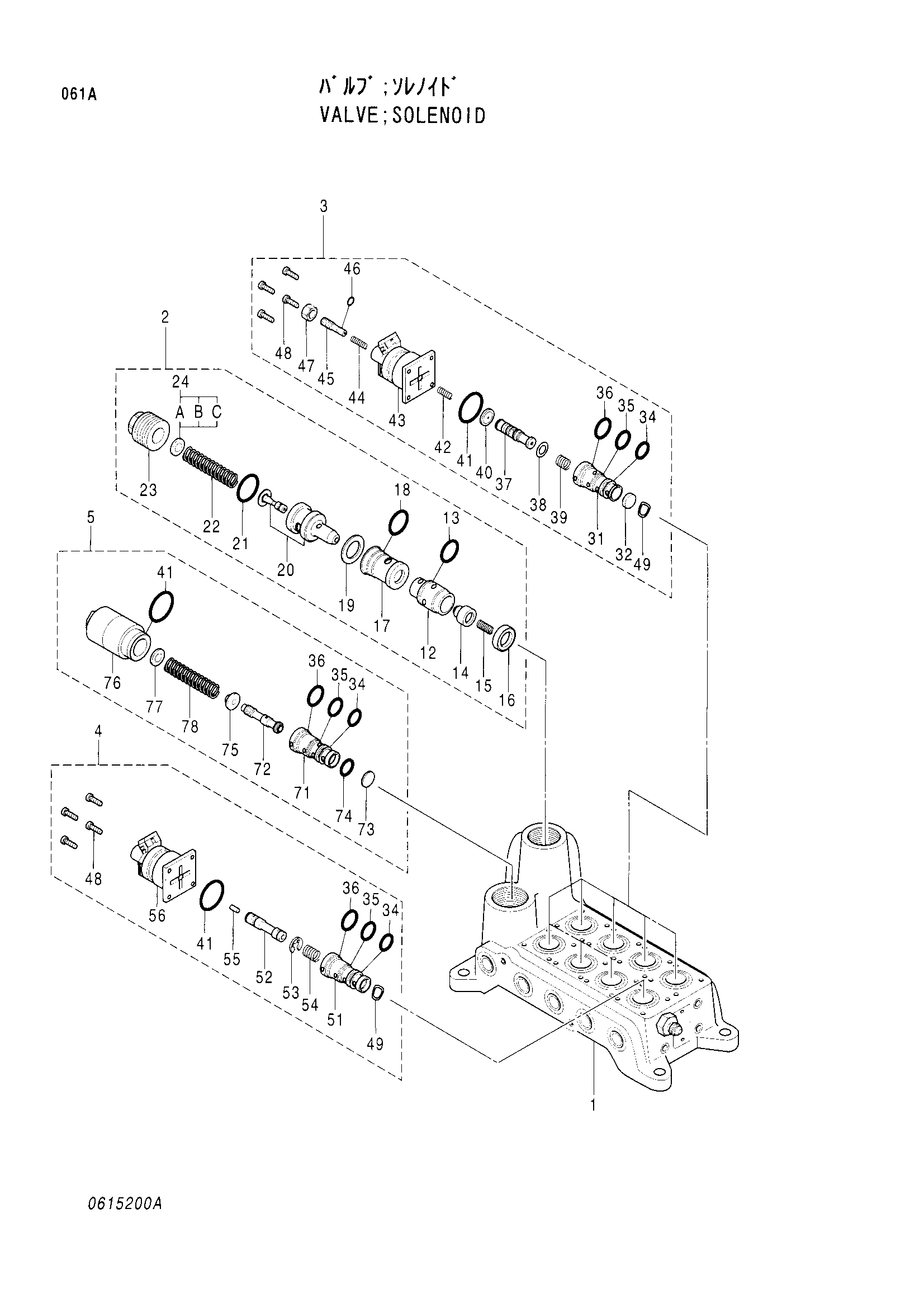

Заводская схема «Электромагнитный клапан» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4331026	Электромагнитный клапан	1
2	4289288	Предохранительный клапан	1
2-12	0408401	Сиденье	1
2-13	0601201	Уплотнительное кольцо	1
2-14	0605001	Обратный клапан	1
2-15	0408404	Пружина	1
2-16	0408405	Колпачок	1
2-17	0408406	Втулка	1
2-18	0408407	Уплотнительное кольцо	1
2-19	0308704	Прокладка	1
2-20	0308703	Клапан в сборе	1
2-21	0308705	Уплотнительное кольцо	1
2-22	0408408	Пружина	1
2-23	0308709	Пробка	1
2-24	0615201	Регулировочная шайба комплект	1
2-24A	0308707	Регулировочная шайба 0.25	2
2-24B	0308706	Регулировочная шайба 0.5	2
2-24C	0308708	Регулировочная шайба 1.0	2
3	4288336	Электромагнитный клапан	7
3-34	0408409	Уплотнительное кольцо	1
3-35	0408410	Уплотнительное кольцо	1
3-36	0408411	Уплотнительное кольцо	1
3-41	0408412	Уплотнительное кольцо	1
3-48	0408413	Болт с внутренним шестигранником	4
4	4288337	Электромагнитный клапан	1
4-34	0408409	Уплотнительное кольцо	1
4-35	0408410	Уплотнительное кольцо	1
4-36	0408411	Уплотнительное кольцо	1
4-41	0408412	Уплотнительное кольцо	1
4-48	0408413	Болт с внутренним шестигранником	4
5	4308987	Клапан	1
5-34	0408409	Уплотнительное кольцо	1
5-35	0408410	Уплотнительное кольцо	1
5-36	0408411	Уплотнительное кольцо	1
5-41	0408412	Уплотнительное кольцо	1
5-74	4506412	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
