Пилотный трубопроводы (2-2) — HITACHI EX200-3C

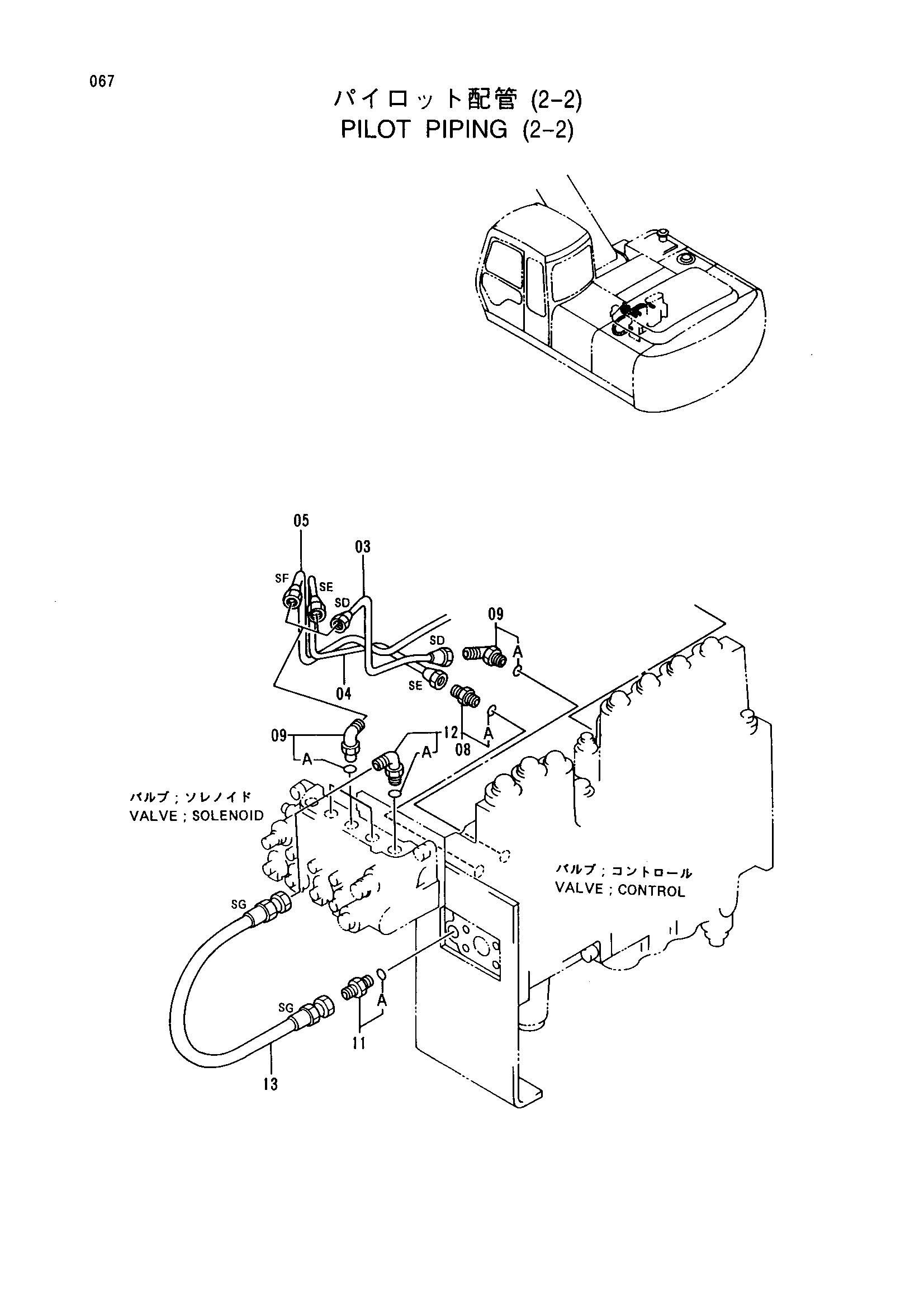

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3067639 | Трубка (SD) | 1 |
| 04 | 3067640 | Трубка (SE) | 1 |
| 05 | 3067699 | Трубка (SF) | 1 |
| 08 | 4255304 | Штуцер трубки | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4293950 | Угловой штуцер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200467 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4282456 | Нейлоновый шланг (SG) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
