Топливный двойной фильтр <дополнительное оборудование> — HITACHI EX200-3C

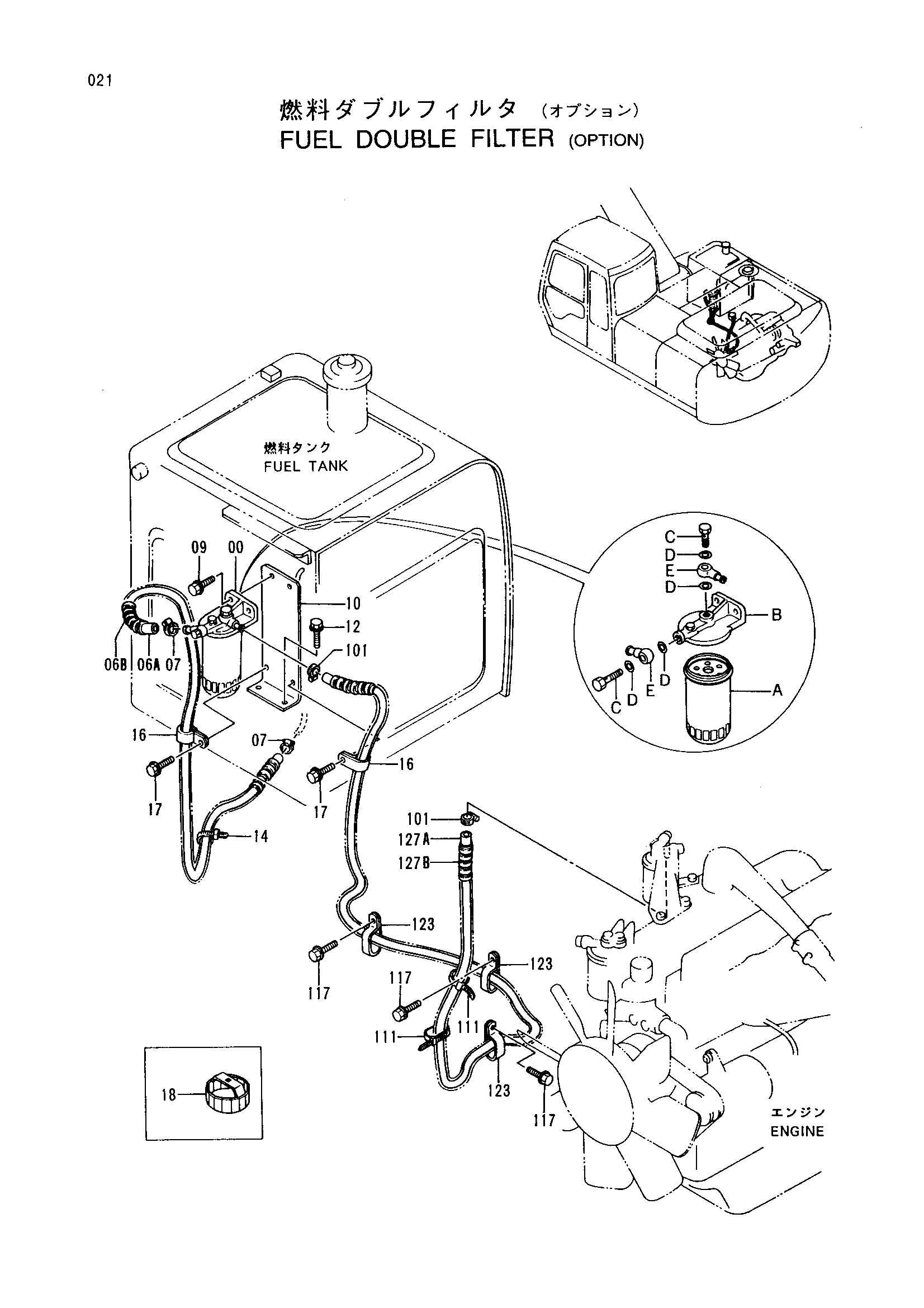

Заводская схема «Топливный двойной фильтр <дополнительное оборудование>» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Топливный фильтр | 1 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Трубка топливный | 2 |
| 06A | 4291379 | Топливный шланг | 1 |
| 06B | 4291380 | Трубка | 1 |
| 07 | 4514700 | Зажим шланг | 2 |
| 09 | J021035 | Болт с шайбой | 2 |
| 10 | 9742312 | Кронштейн | 1 |
| 12 | J021030 | Болт с шайбой | 2 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 16 | 4190263 | Зажим | 2 |
| 17 | J011020 | Болт с шайбой | 2 |
| 18 | 4346482 | Гаечный ключ | 1 |
| 101 | 4514700 | Зажим шланг | 2 |
| 111 | 4055312 | Ленточный зажим | 2 |
| 117 | J011020 | Болт с шайбой | 3 |
| 123 | 4190266 | Зажим | 3 |
| 127A | 4295998 | Топливный шланг | 1 |
| 127B | 4295999 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
