Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX200-3C

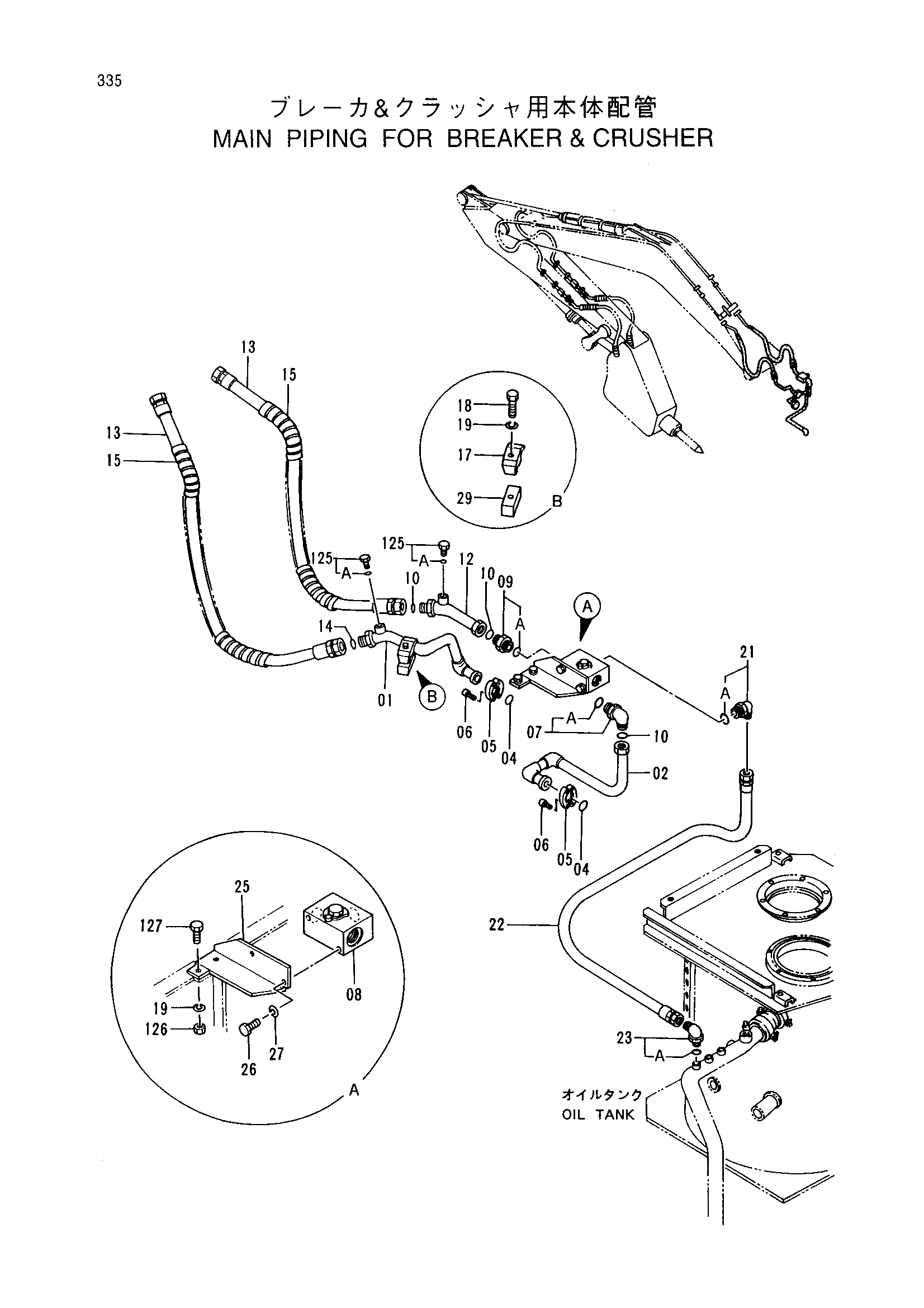

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8054707 | Трубка | 1 |
| 02 | 8052662 | Трубка | 1 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 07 | 4208474 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4261540 | Клапан | 1 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
| 12 | 9739482 | Трубка | 1 |
| 13 | 4275675 | Шланг | 2 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4044420 | Защитный кожух | 4 |
| 17 | 4190127 | Хомут трубки | 1 |
| 18 | J901265 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 3 |
| 21 | 4102104 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4287615 | Шланг | 1 |
| 23 | 4037923 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 8059804 | Кронштейн | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 29 | 4293450 | Седло винта | 1 |
| 125 | 4092534 | Пробка | 2 |
| 125A | 4509180 | Уплотнительное кольцо | 1 |
| 126 | J950012 | Гайка | 2 |
| 127 | J901235 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
