Передний трубопроводы (1)<тип 15> — HITACHI EX200-3C

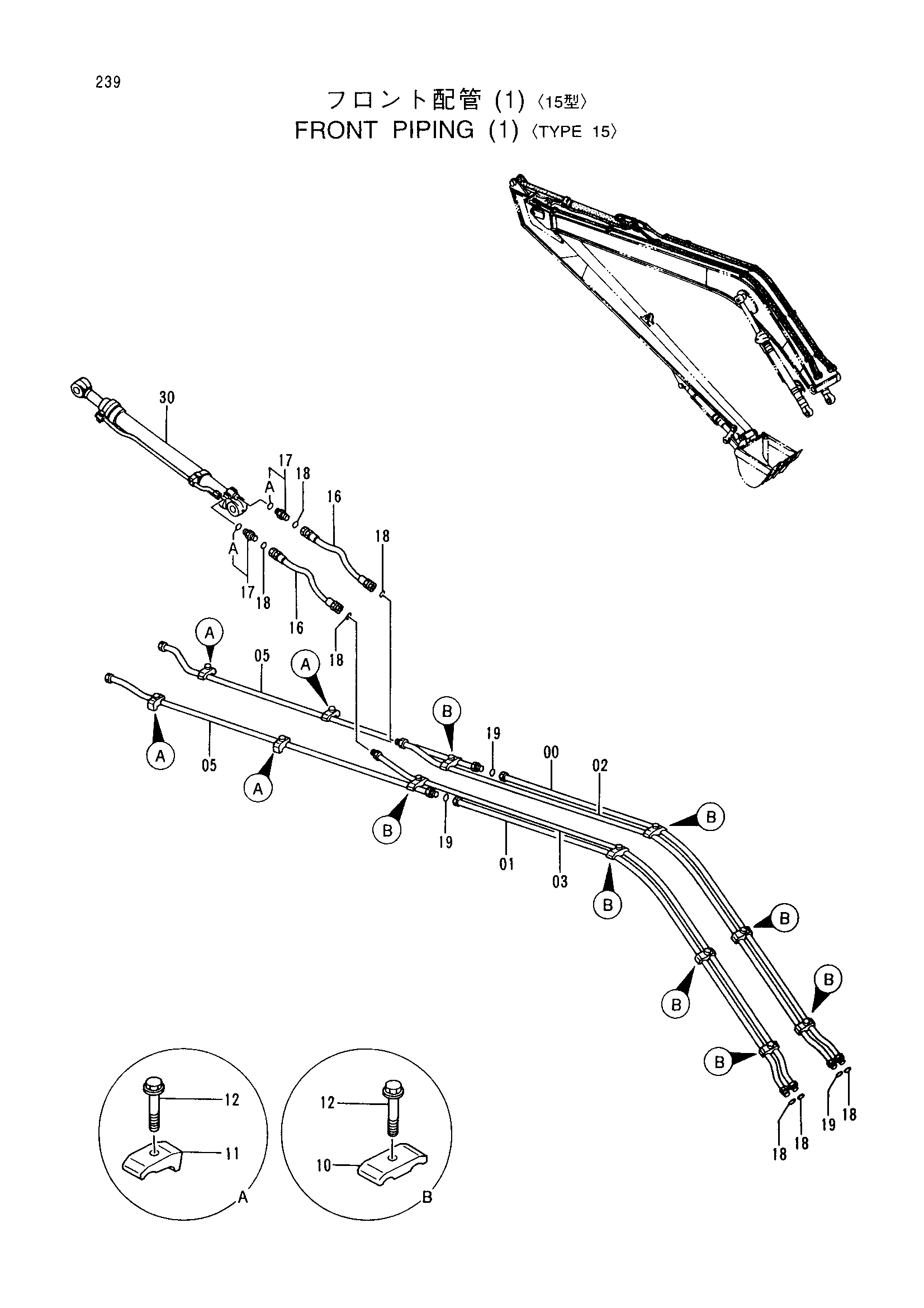

Заводская схема «Передний трубопроводы (1)<тип 15>» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052573 | Трубка | 1 |
| 01 | 8052574 | Трубка | 1 |
| 02 | 8056509 | Трубка | 1 |
| 03 | 8052655 | Трубка | 1 |
| 05 | 8052578 | Трубка | 2 |
| 10 | 4189859 | Хомут трубки | 8 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 12 |
| 16 | 4229840 | Шланг | 2 |
| 17 | 4189537 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 7 |
| 19 | 4187328 | Уплотнительное кольцо | 3 |
| 30 | 4314778 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
