Гусеничная рама <STD. гусеница> — HITACHI EX200-3C

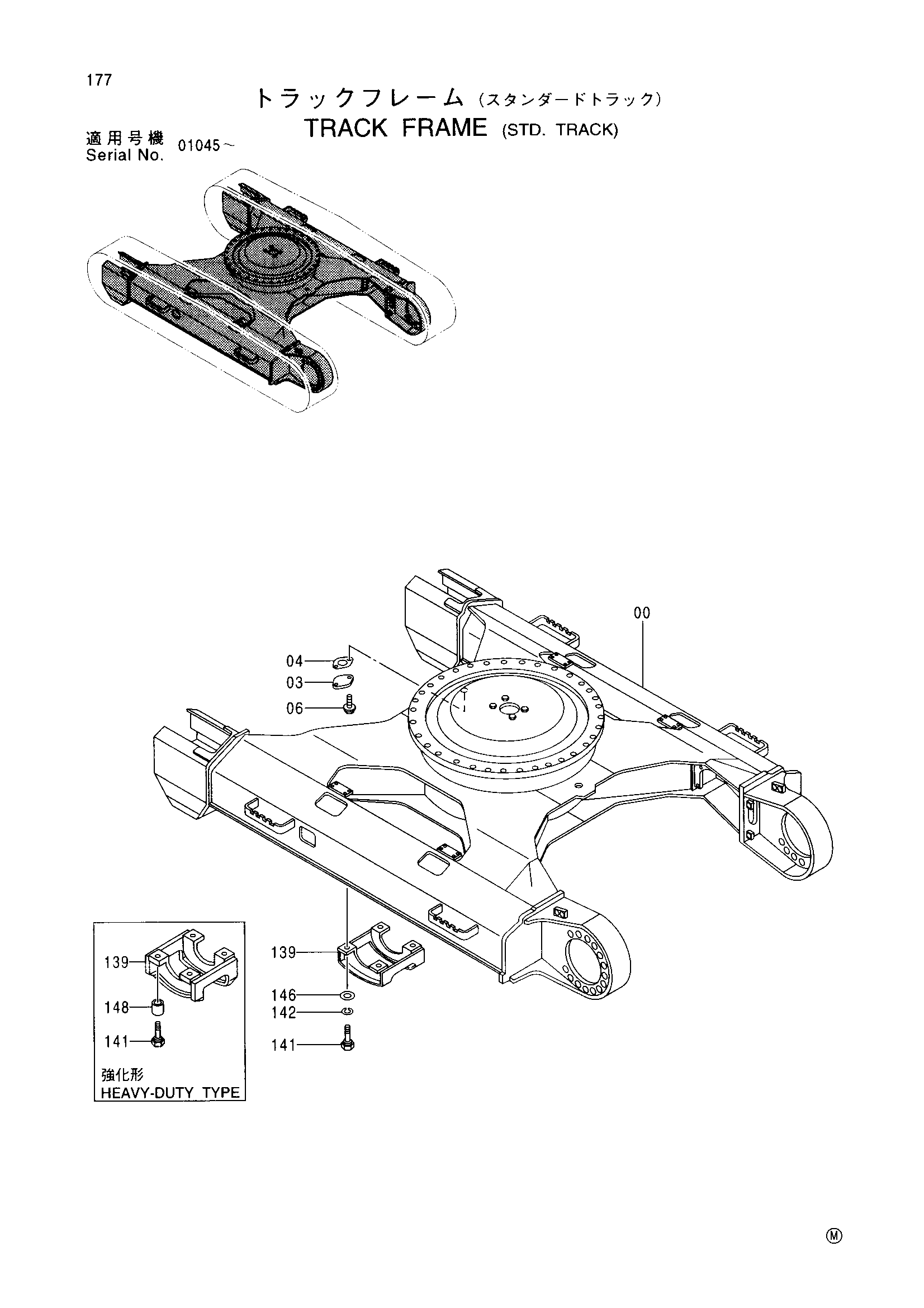

Заводская схема «Гусеничная рама <STD. гусеница>» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004389 | Гусеничная рама | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011025 | Болт с шайбой | 2 |
| 139 | 8052020 замена: 4248682 | Защитный кожух | 2 |
| 139 | 8052020 замена: 4335209 | Защитный кожух | 2 |
| 139 | 8052020 замена: 8059049 | Защитный кожух | 2 |
| 139 | 8059049 | Защита (хеавй-дутй) | 2 |
| 141 | 4248682 | Болт (хеавй-дутй) | 8 |
| 141 | 4252880 | Болт | 8 |
| 142 | A590918 | Пружинная шайба | 8 |
| 146 | J222018 | Шайба | 8 |
| 148 | 4335209 | Проставка (хеавй-дутй) | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
