Пилотный трубопроводы (3-3) — HITACHI EX200-3C

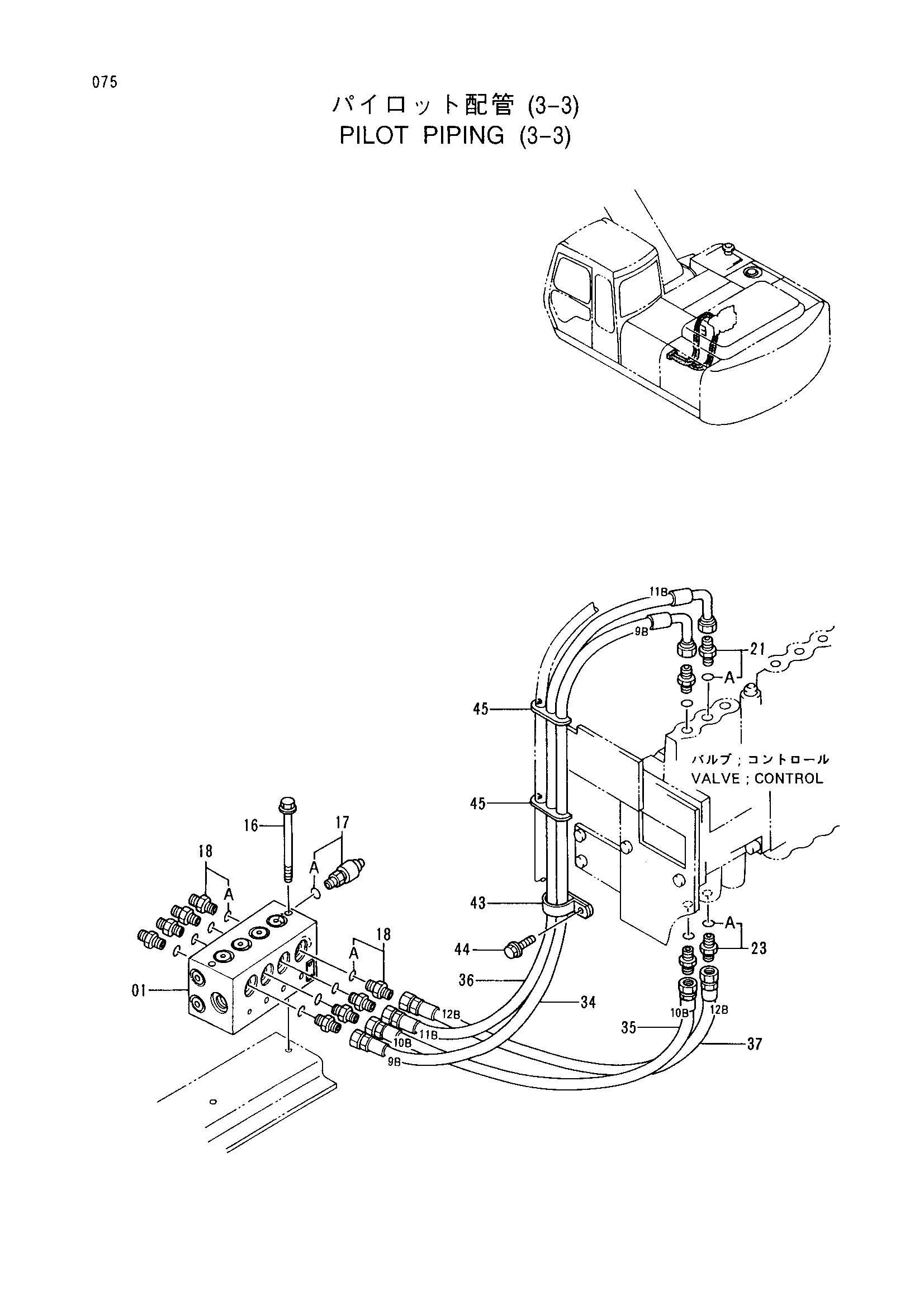

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4325812 | Клапан регулировочный | 1 |
| 16 | 4305337 | Болт с шайбой | 2 |
| 17 | 4254563 | Датчик давления | 1 |
| 17A | 4113154 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 8 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4202422 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4304438 | Нейлоновый шланг (9B) | 1 |
| 35 | 4304440 | Нейлоновый шланг (10B) | 1 |
| 36 | 4304442 | Нейлоновый шланг (11B) | 1 |
| 37 | 4304444 | Нейлоновый шланг (12B) | 1 |
| 43 | 4190264 | Зажим | 1 |
| 44 | J011025 | Болт с шайбой | 1 |
| 45 | 4203210 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
