Гидрораспределитель (4/6) — HITACHI EX200-3C

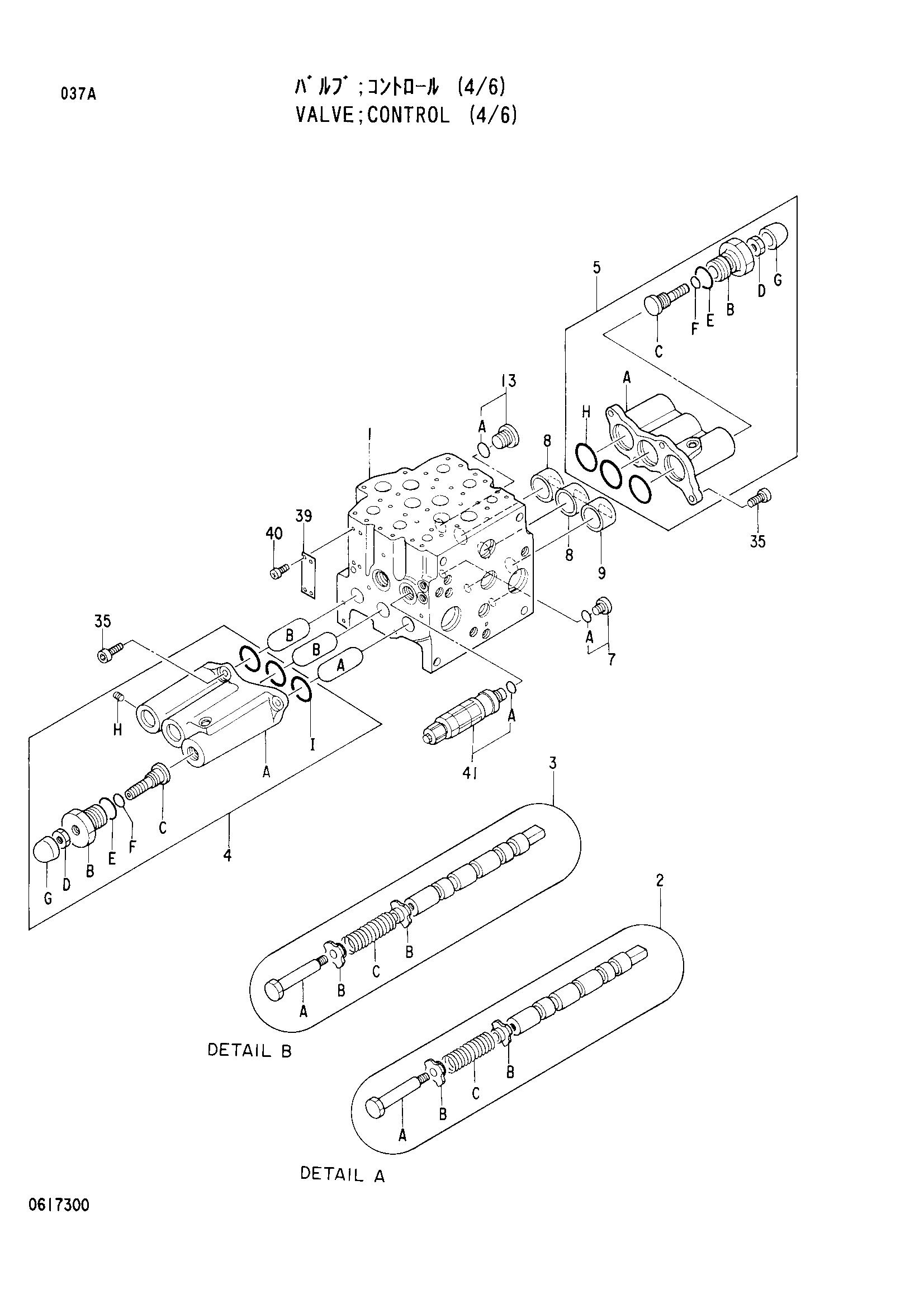

Заводская схема «Гидрораспределитель (4/6)» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4296348 | Гидрораспределитель (4/6) | 1 | |
| 2A | 0413801 | Концевой золотник | 1 |
| 2B | 0306003 | Седло пружины | 2 |
| 2C | 0617301 | Пружина | 1 |
| 3A | 0413801 | Концевой золотник | 1 |
| 3B | 0306003 | Седло пружины | 2 |
| 3C | 0617302 | Пружина | 1 |
| 4 | 0617303 | Колпачок в сборе | 1 |
| 4A | 0617304 | Колпачок | 1 |
| 4B | 0617002 | Пробка | 1 |
| 4C | 0617003 | Механизм натяжения | 1 |
| 4D | 0617004 | Гайка | 1 |
| 4E | 4506429 | Уплотнительное кольцо | 1 |
| 4F | 4509180 | Уплотнительное кольцо | 1 |
| 4G | 0413516 | Колпачок | 1 |
| 4H | 94-2010 | Пробка | 1 |
| 4I | A810040 | Уплотнительное кольцо | 3 |
| 5 | 0617305 | Колпачок в сборе | 1 |
| 5A | 0617306 | Колпачок | 1 |
| 5B | 0617002 | Пробка | 1 |
| 5C | 0617003 | Механизм натяжения | 1 |
| 5D | 0617004 | Гайка | 1 |
| 5E | 4506429 | Уплотнительное кольцо | 1 |
| 5F | 4509180 | Уплотнительное кольцо | 1 |
| 5G | 0413516 | Колпачок | 1 |
| 5H | A810040 | Уплотнительное кольцо | 3 |
| 7 | 0413504 | Пробка в сборе | 3 |
| 7A | 4506408 | Уплотнительное кольцо | 1 |
| 8 | 0413505 | Проставка | 2 |
| 9 | 0617307 | Проставка | 1 |
| 13 | 0413518 | Пробка в сборе | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 0413511 | Болт с внутренним шестигранником | 8 |
| 41 | 4328781 | Предохранительный клапан | 1 |
| 41A | 0111809 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
