Навесное оборудование трубопроводы (4) — HITACHI EX200-3

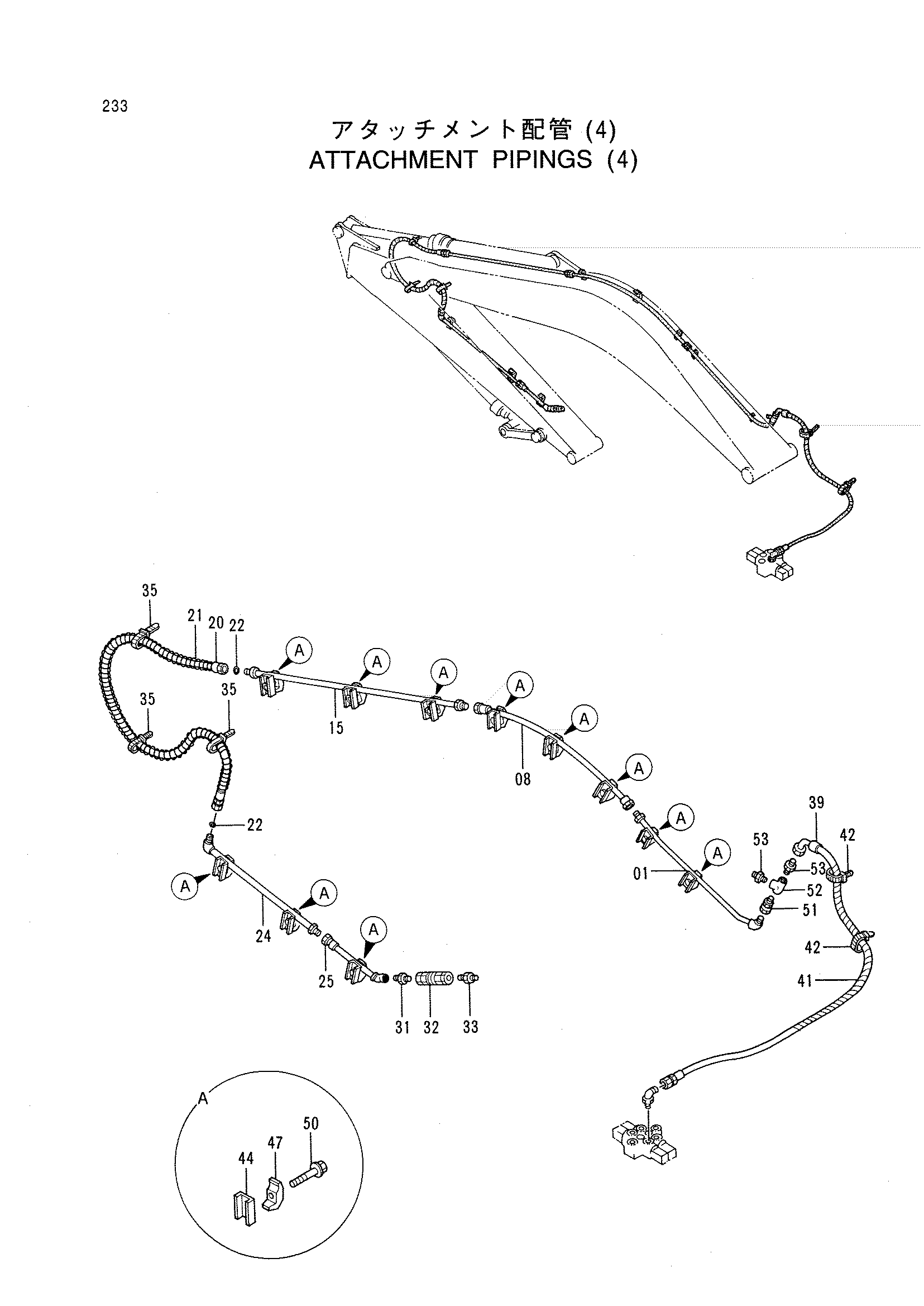

Заводская схема «Навесное оборудование трубопроводы (4)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9738728 | Трубка | 1 |
| 08 | 8056175 | Трубка | 1 |
| 15 | 9738729 | Трубка | 1 |
| 20 | 4167058 | Шланг | 1 |
| 21 | 4055168 | Защитный кожух | 1 |
| 22 | 4073050 | Шайба | 2 |
| 24 | 9738488 | Трубка | 1 |
| 25 | 9738489 | Трубка | 1 |
| 31 | 94-1702 | Адаптер | 1 |
| 32 | 4234647 | Самоуплотняющееся соединение | 1 |
| 33 | 94-1302 | Адаптер | 1 |
| 35 | 4121859 | Ленточный зажим | 3 |
| 39 | 4295571 | Шланг | 1 |
| 41 | 4044420 | Защитный кожух | 4 |
| 42 | 4055312 | Ленточный зажим | 2 |
| 44 | 9738393 | Седло винта | 11 |
| 47 | 4190124 | Хомут трубки | 11 |
| 50 | J011250 | Болт с шайбой | 11 |
| 51 | 4316739 | Адаптер | 1 |
| 52 | 94-0661 | Тройник | 1 |
| 53 | 94-1302 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
