Навесное оборудование трубопроводы (3) — HITACHI EX200-3

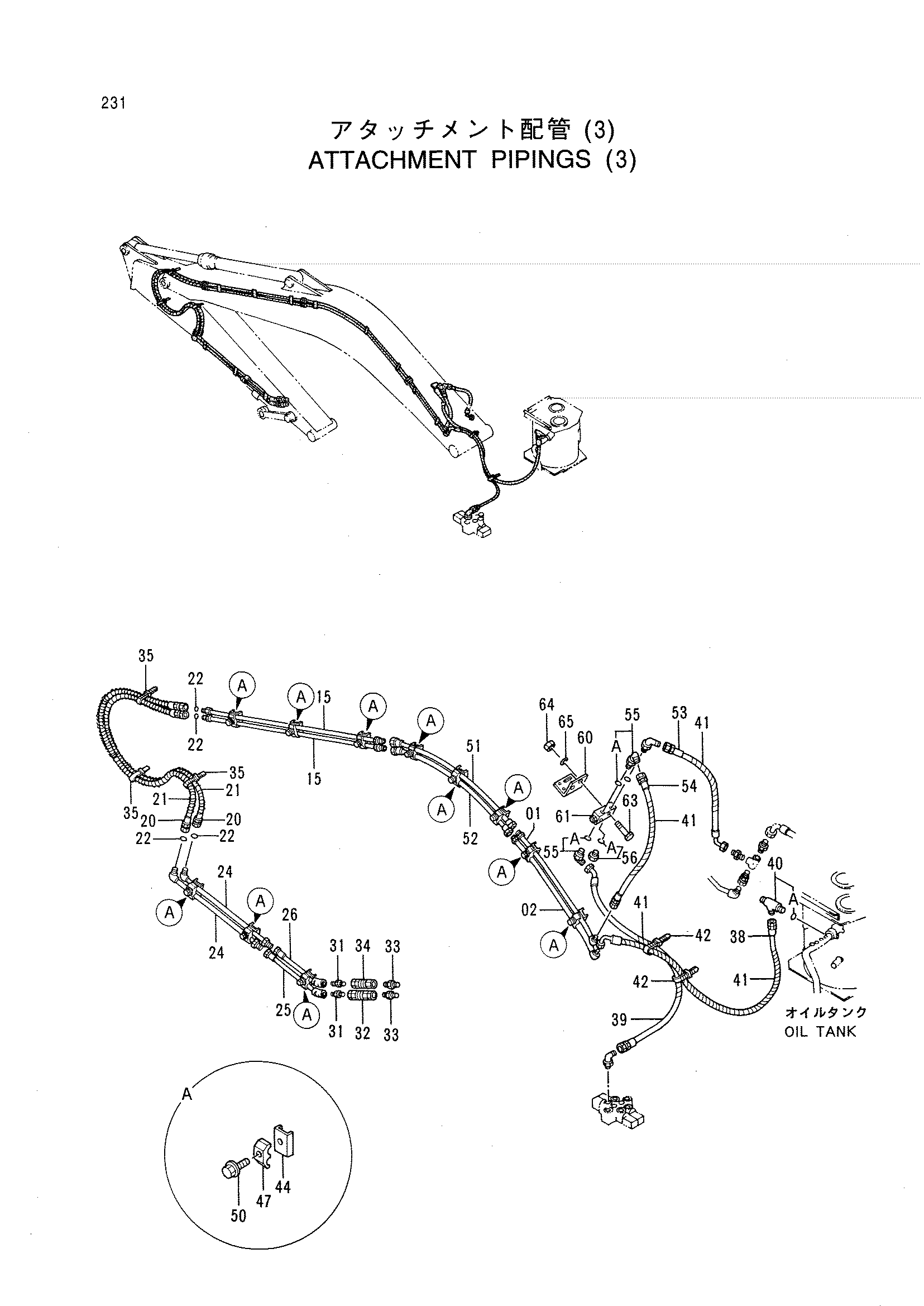

Заводская схема «Навесное оборудование трубопроводы (3)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9738601 | Трубка | 1 |
| 02 | 9738711 | Трубка | 1 |
| 15 | 9738729 | Трубка | 2 |
| 20 | 4167058 | Шланг | 2 |
| 21 | 4055168 | Защитный кожух | 2 |
| 22 | 4073050 | Шайба | 4 |
| 24 | 9738488 | Трубка | 2 |
| 25 | 9738489 | Трубка | 1 |
| 26 | 9738493 | Трубка | 1 |
| 31 | 94-1702 | Адаптер | 2 |
| 32 | 4234647 | Самоуплотняющееся соединение | 1 |
| 33 | 94-1302 | Адаптер | 2 |
| 34 | 4234648 | Самоуплотняющееся соединение | 1 |
| 35 | 4121859 | Ленточный зажим | 3 |
| 38 | 4295571 | Шланг | 1 |
| 39 | 4295569 | Шланг | 1 |
| 40 | 4190267 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4044420 | Защитный кожух | 10 |
| 42 | 4055312 | Ленточный зажим | 2 |
| 44 | 9738393 | Седло винта | 11 |
| 47 | 4189858 | Хомут трубки | 11 |
| 50 | J011250 | Болт с шайбой | 11 |
| 51 | 8056175 | Трубка | 1 |
| 52 | 8056176 | Трубка | 1 |
| 53 | 4316255 | Шланг | 1 |
| 54 | 4316256 | Шланг | 1 |
| 55 | 4082594 | Угловой штуцер | 3 |
| 55A | U10778U | Уплотнительное кольцо | 1 |
| 56 | 4174546 | Пробка | 1 |
| 56A | U10778U | Уплотнительное кольцо | 1 |
| 60 | 4296382 | Кронштейн | 1 |
| 61 | 4296381 | Обратный клапан | 1 |
| 63 | J901065 | Болт | 2 |
| 64 | J950010 | Гайка | 2 |
| 65 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
