Гусеничная цепь (700G)<200> — HITACHI EX200-3

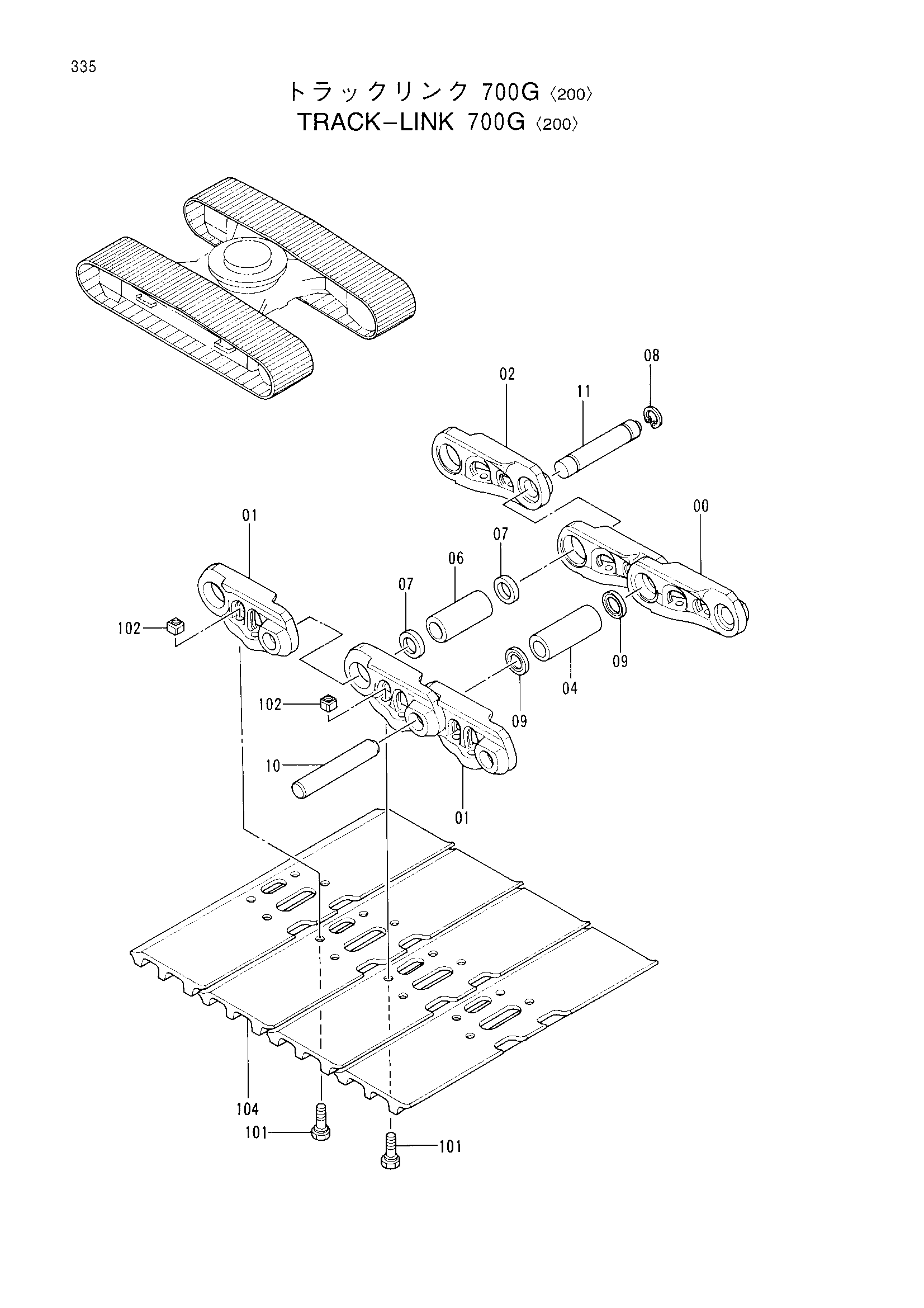

Заводская схема «Гусеничная цепь (700G)<200>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9126218 замена: 9135633 | Гусеничная цепь в сборе | 2 | |
| 9135633 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9126216 замена: 9135631 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9135631 замена: 9140548 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9140548 | Гусеничная цепь в сборе | 1 |
| 00 | 1019025 замена: 1020006 | Гусеничная цепь B | 45 |
| 00 | 1020006 замена: 1021382 | Гусеничная цепь B | 45 |
| 00 | 1021382 | Гусеничная цепь B | 45 |
| 01 | 1019026 замена: 1020007 | Гусеничная цепь B | 46 |
| 01 | 1020007 замена: 1021383 | Гусеничная цепь B | 46 |
| 01 | 1021383 | Гусеничная цепь B | 46 |
| 02 | 4314668 замена: 4345300 | Гусеничная цепь M | 1 |
| 02 | 4345300 замена: 4351857 | Гусеничная цепь M | 1 |
| 02 | 4351857 | Гусеничная цепь M | 1 |
| 04 | 4247130 замена: 4349669 | Втулка | 45 |
| 04 | 4349669 замена: 4358588 | Втулка | 45 |
| 04 | 4358588 | Втулка | 45 |
| 06 | 4247131 замена: 4349671 | Соединительная втулка | 1 |
| 06 | 4349671 замена: 4358590 | Соединительная втулка | 1 |
| 06 | 4358590 | Соединительная втулка | 1 |
| 07 | 4145373 замена: 4358592 | Втулка | 2 |
| 07 | 4358592 | Втулка | 2 |
| 08 | 4192666 замена: 4358593 | Кольцо | 1 |
| 08 | 4358593 | Кольцо | 1 |
| 09 | 4201804 замена: 4312391 | Уплотнение | 90 |
| 09 | 4299066 замена: 4358589 | Уплотнение | 90 |
| 09 | 4312391 замена: 4358589 | Уплотнение | 90 |
| 09 | 4358589 | Уплотнение | 90 |
| 10 | 4314671 замена: 4358587 | Палец | 45 |
| 10 | 4358587 | Палец | 45 |
| 11 | 4267743 замена: 4358591 | Соединительный палец | 1 |
| 11 | 4358591 | Соединительный палец | 1 |
| 101 | 4247132 замена: 4350565 | Болт башмак | 184 |
| 101 | 4297905 | Болт башмак | 184 |
| 101 | 4350565 | Болт башмак | 184 |
| 102 | 4247133 | Гайка | 184 |
| 104 | 2032758 замена: 2037789 | Башмак грунтозацеп | 46 |
| 104 | 2037789 | Башмак грунтозацеп | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
