Основной трубопроводы для гидромолот и роликовый (1) — HITACHI EX200-3

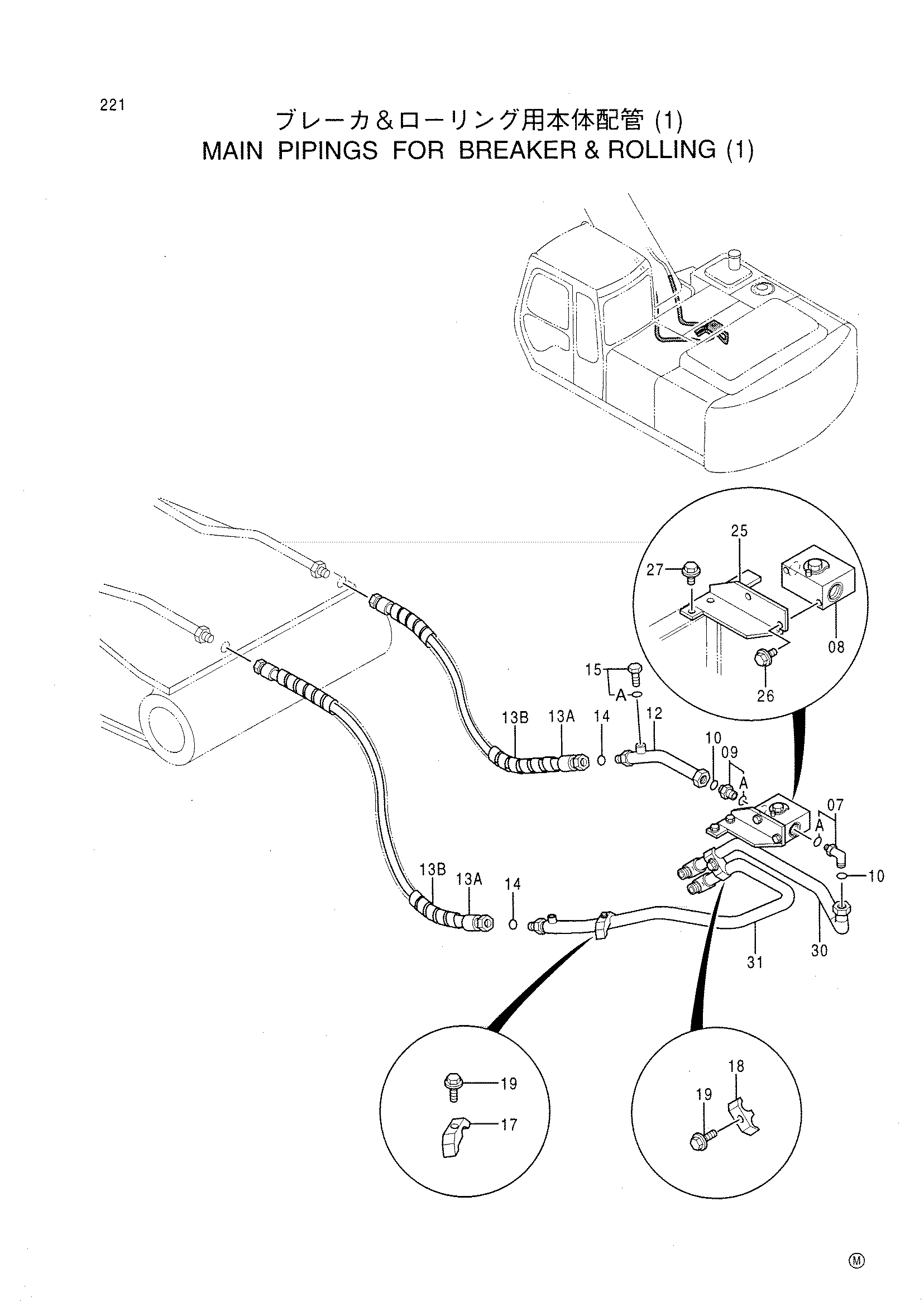

Заводская схема «Основной трубопроводы для гидромолот и роликовый (1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4208474 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4261540 | Клапан | 1 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
| 12 | 9739482 | Трубка | 1 |
| 13A | 4275675 | Шланг | 2 |
| 13B | 4044420 | Защитный кожух | 4 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4092534 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4190127 | Хомут трубки | 1 |
| 18 | 4189860 | Хомут трубки | 1 |
| 19 | J011265 | Болт с шайбой | 2 |
| 25 | 8059804 | Кронштейн | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 27 | J011235 | Болт с шайбой | 2 |
| 30 | 9740476 | Трубка | 1 |
| 31 | 8056119 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
