Стрела — HITACHI EX200-3

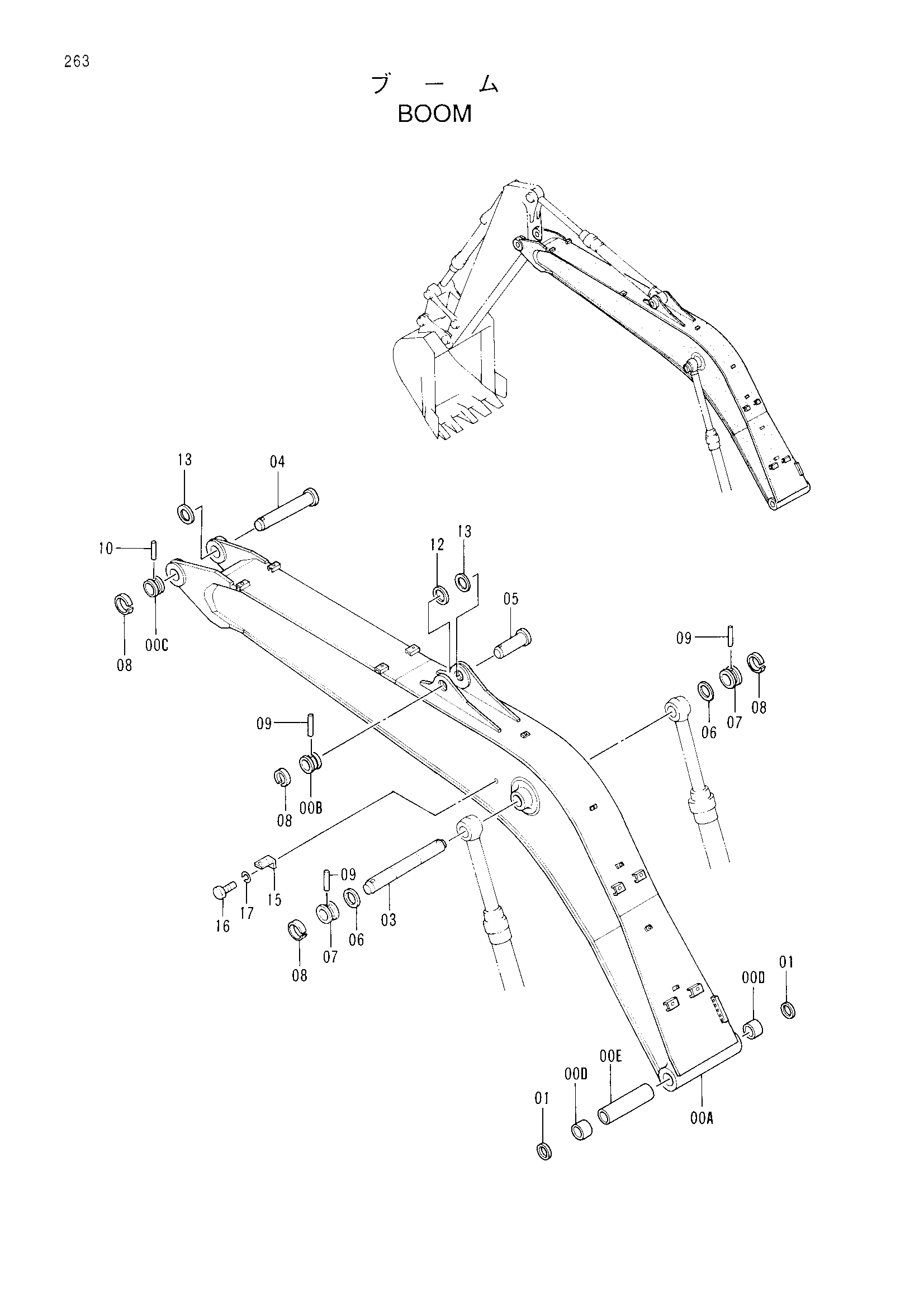

Заводская схема «Стрела» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5002498 | Стрела | 1 |
| 00A-E | 7021647 | Стрела в сборе | 1 |
| 00B | 4197035 | Ограничитель | 1 |
| 00C | 4200897 | Ограничитель | 1 |
| 00D | 3051156 | Втулка | 2 |
| 00E | 4257805 | Проставка | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 3036967 | Палец | 1 |
| 04 | 3036968 | Палец | 1 |
| 05 | 3048360 | Палец | 1 |
| 06 | 4284059 | Регулировочная шайба 1.0 | 2 |
| 07 | 4197035 | Ограничитель | 2 |
| 08 | 4098712 | Кольцо | 4 |
| 09 | 4098713 | Палец | 3 |
| 10 | 4109669 | Палец | 1 |
| 12 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 13 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
