Укороченный рукоять (2.22M) — HITACHI EX200-3

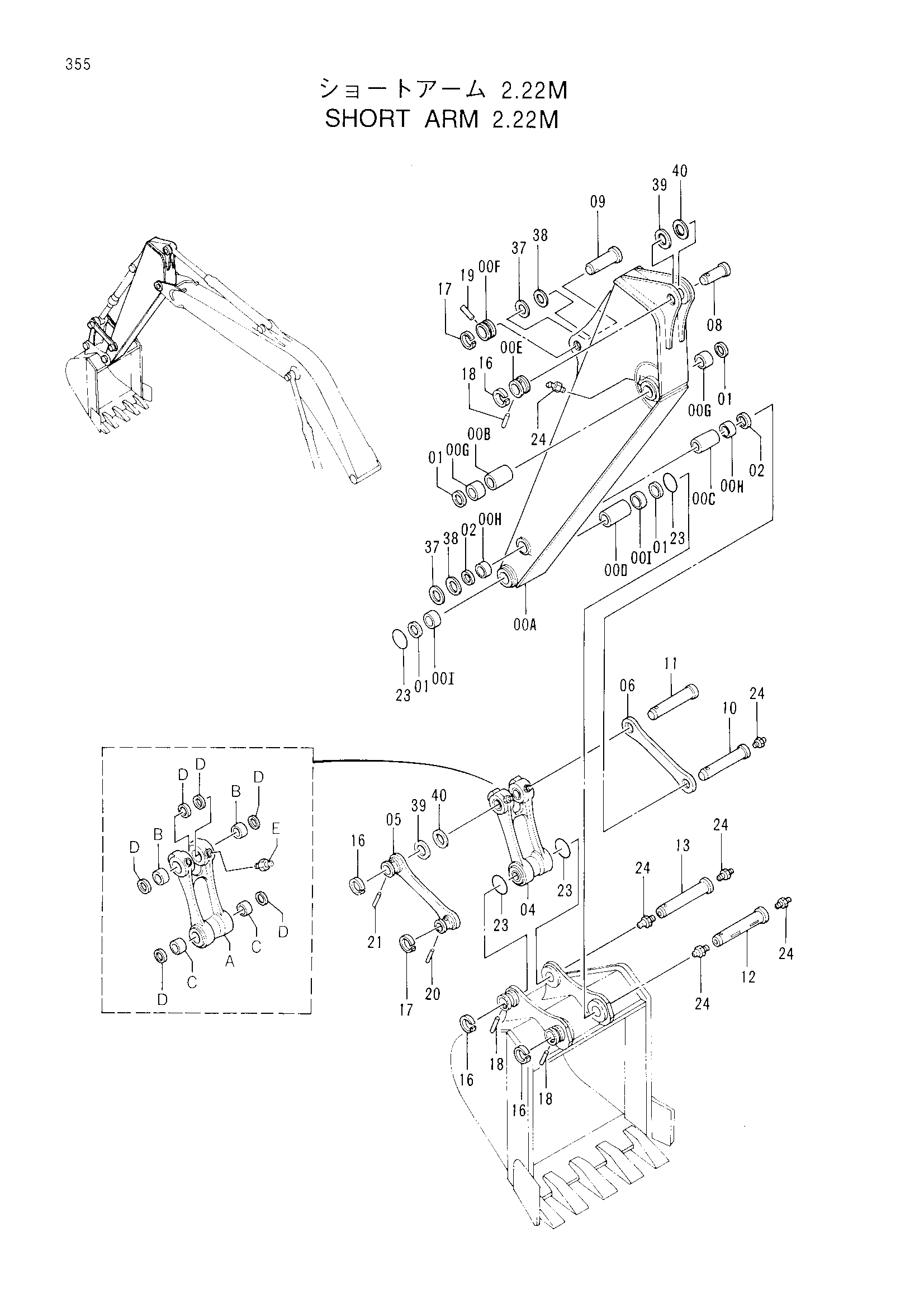

Заводская схема «Укороченный рукоять (2.22M)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7023704 | Рукоять укороченный в сборе | 1 |
| 00A | 6011431 | Рукоять укороченный | 1 |
| 00B | 4123816 | Проставка | 1 |
| 00C | 4123814 | Проставка | 1 |
| 00D | 4123815 | Проставка | 1 |
| 00E | 4197035 | Ограничитель | 1 |
| 00F | 4197034 | Ограничитель | 1 |
| 00G | 3036976 замена: 3068597 | Втулка | 2 |
| 00G | 3068597 | Втулка | 2 |
| 00H | 4196106 | Втулка | 2 |
| 00I | 4249850 | Втулка | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 4 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 04 | 8049857 | Тяга в сборе | 1 |
| 04A | 1016063 | Тяга | 1 |
| 04B | 3048327 | Втулка | 2 |
| 04C | 4249848 | Втулка | 2 |
| 04D | 4067902 | Пылезащитное уплотнение | 6 |
| 04E | J75481 | Пресс-маслёнка | 2 |
| 05 | 9733731 | Тяга | 1 |
| 06 | 3048485 | Тяга | 1 |
| 08 | 3048360 | Палец | 1 |
| 09 | 3036970 | Палец | 1 |
| 10 | 3036971 | Палец | 1 |
| 11 | 3036973 | Палец | 1 |
| 12 | 3041200 | Палец | 1 |
| 13 | 3041201 | Палец | 1 |
| 16 | 4098712 | Кольцо | 4 |
| 17 | 4098716 | Кольцо | 2 |
| 18 | 4098713 | Палец | 3 |
| 19 | 4098717 | Палец | 1 |
| 20 | 4106307 | Палец | 1 |
| 21 | 4109669 | Палец | 1 |
| 23 | 4089028 | Уплотнительное кольцо | 4 |
| 24 | J75481 | Пресс-маслёнка | 7 |
| 37 | 4097354 | Регулировочная шайба (1.2) | 2 |
| 38 | 4097355 | Регулировочная шайба (2.3) | 2 |
| 39 | 4114817 | Регулировочная шайба (1.0) | 2 |
| 40 | 4114816 | Регулировочная шайба (2.3) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
