Радиатор — HITACHI EX200-3

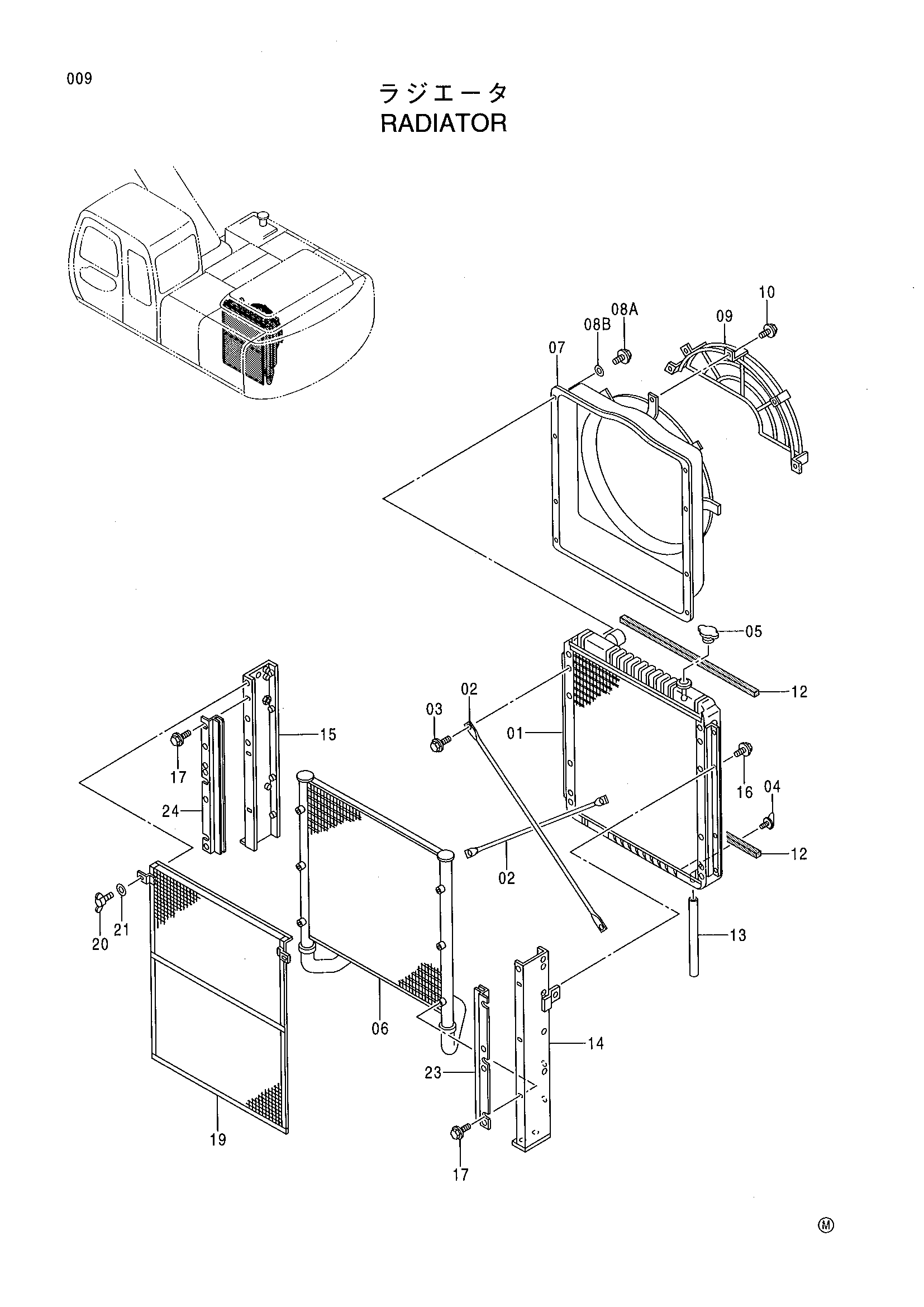

Заводская схема «Радиатор» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4382256 замена: 4358196 | Радиатор в сборе | 1 | |
| 01 | 4370980 | Коре радиатор | 1 |
| 02 | 4370982 | Шток | 2 |
| 03 | J020616 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4343268 | Колпачок | 1 |
| 06 | 4370983 | Масляный радиатор | 1 |
| 07 | 4370998 | Кожух | 1 |
| 08A | J010814 | Болт с шайбой | 8 |
| 08B | A590108 | Плоская шайба | 8 |
| 09 | 4370997 | Защита вентилятор | 1 |
| 10 | J010816 | Болт с шайбой | 5 |
| 12 | 4371029 | Манжета | 2 |
| 13 | 4206927 | Шланг | 1 |
| 14 | 4371003 | Кронштейн | 1 |
| 15 | 4371004 | Кронштейн | 1 |
| 16 | J020816 | Болт с шайбой | 8 |
| 17 | J020816 | Болт с шайбой | 6 |
| 19 | 4371007 | Сетка | 1 |
| 20 | 4206930 | Болт винг | 2 |
| 21 | 4206931 | Шайба | 2 |
| 23 | 4371005 | Кронштейн | 1 |
| 24 | 4371006 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
