Шланг защита от разрыва клапан трубопроводы (рукоять): 3 — HITACHI EX200-3

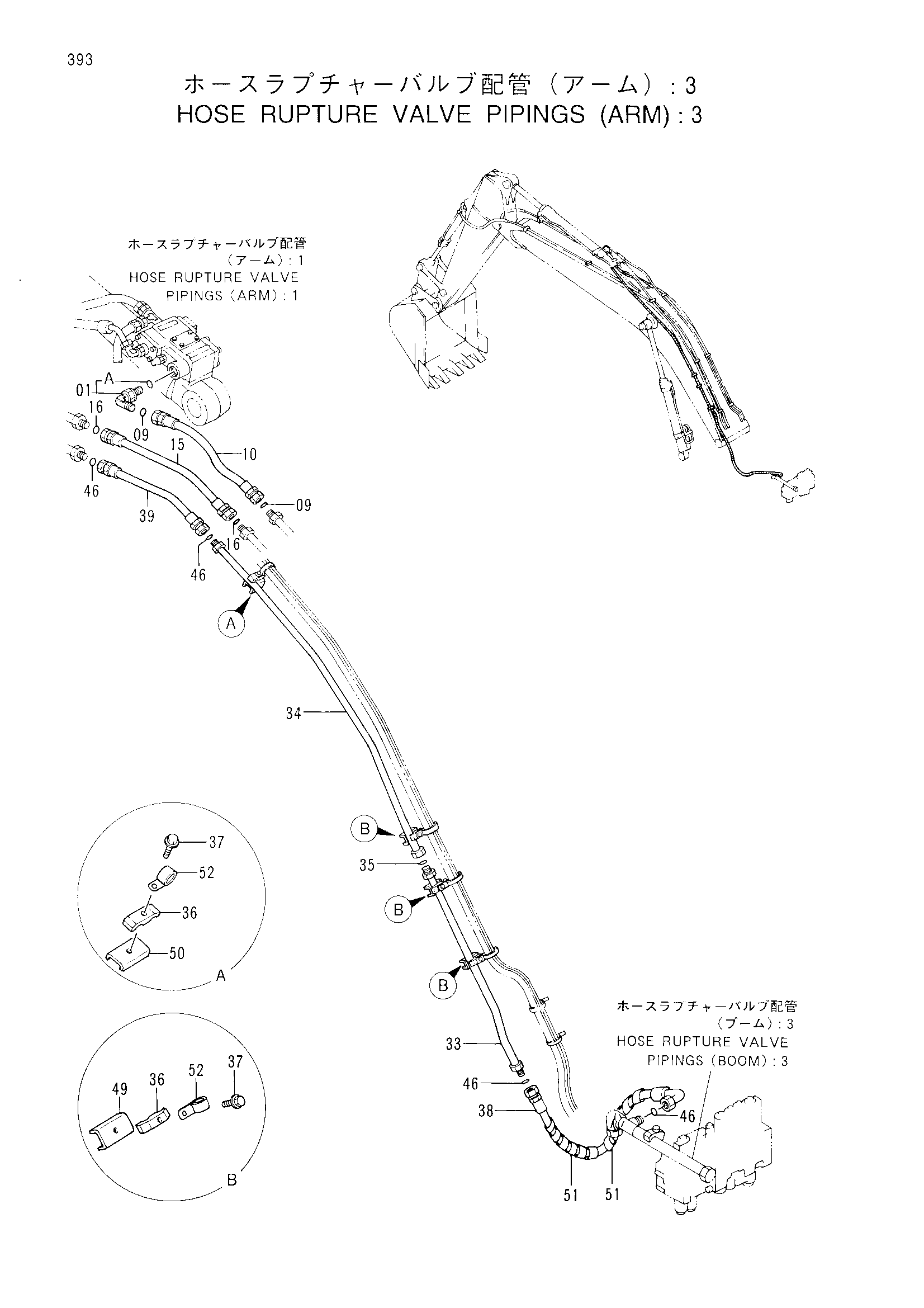

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198799 | Угловой штуцер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4331050 | Шланг | 1 |
| 15 | 4326456 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 8054040 | Трубка | 1 |
| 34 | 8054041 | Трубка | 1 |
| 35 | 4187329 | Уплотнительное кольцо | 1 |
| 36 | 4153488 | Хомут трубки | 4 |
| 37 | J011270 | Болт с шайбой | 4 |
| 38 | 4326458 | Шланг | 1 |
| 39 | 4326457 | Шланг | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 4 |
| 49 | 9738793 | Седло винта | 3 |
| 50 | 9735916 | Седло винта | 1 |
| 51 | 4044420 | Защитный кожух | 2 |
| 52 | 4190264 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
