Основной трубопроводы (1) — HITACHI EX200-3

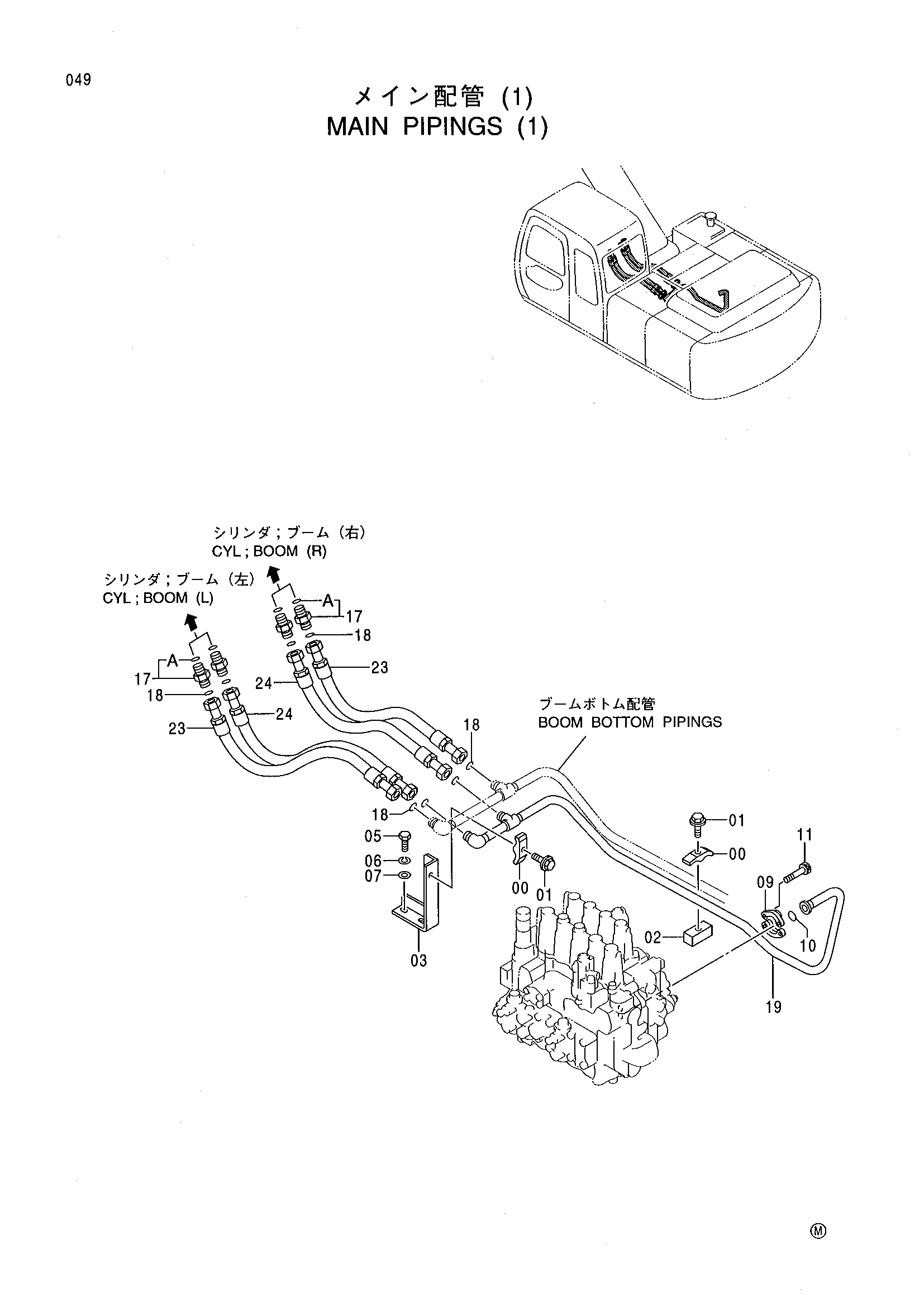

Заводская схема «Основной трубопроводы (1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J011270 | Болт с шайбой | 2 |
| 02 | 4209157 | Седло винта | 1 |
| 03 | 8068373 замена: 9746151 | Опора | 1 |
| 05 | J901225 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 449490 | Шайба | 2 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | 4162925 замена: J781030 | Болт с внутренним шестигранником | 4 |
| 17 | 4189619 | Адаптер | 4 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 19 | 8065290 | Трубка | 1 |
| 23 | 4382329 замена: 4249339 | Шланг | 2 |
| 24 | 4382328 замена: 4297047 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
