Облицовка (1-1) — HITACHI EX200-3

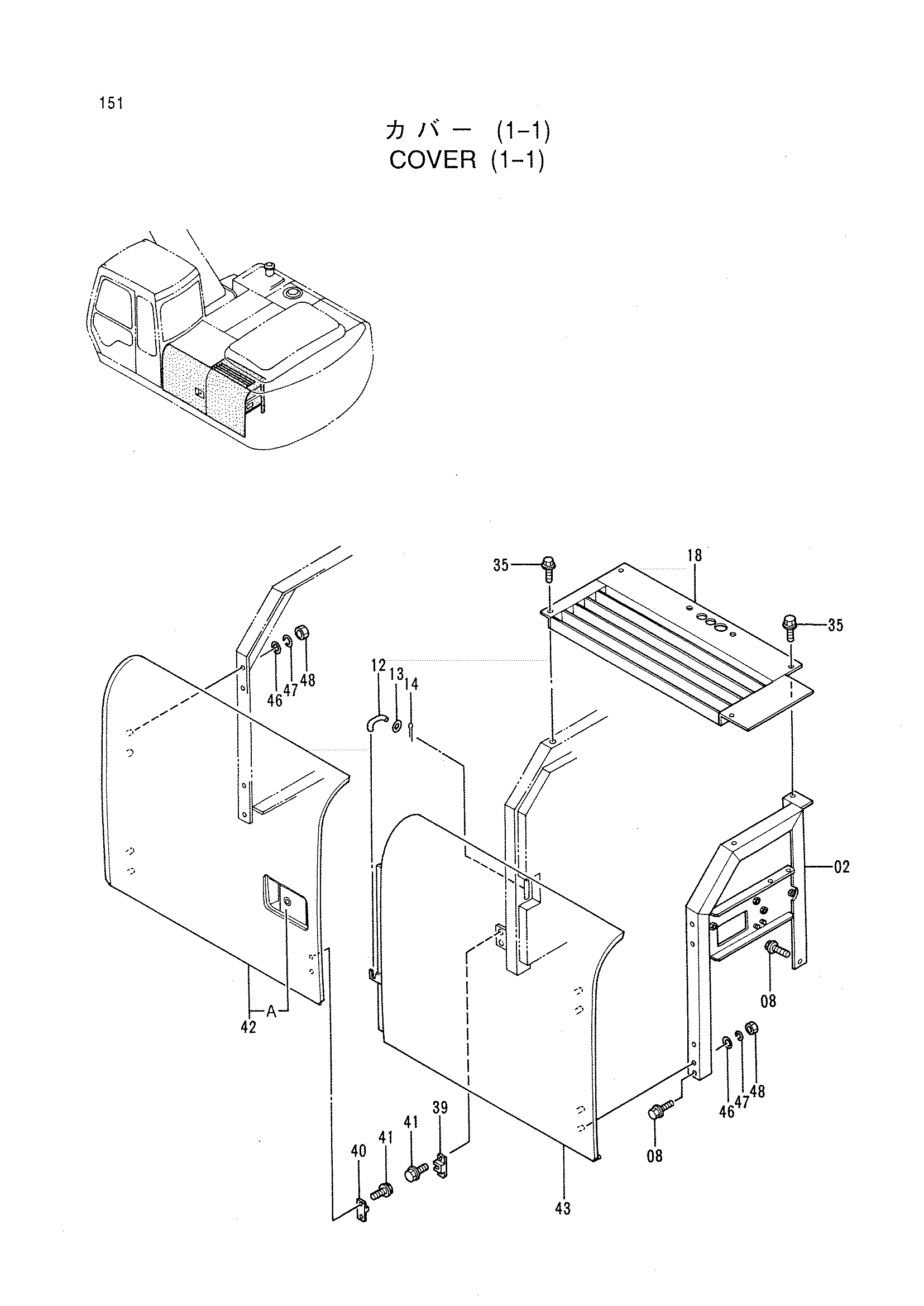

Заводская схема «Облицовка (1-1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7024488 | Опора | 1 |
| 08 | J021030 | Болт с шайбой | 2 |
| 12 | 9738313 | Стойка | 1 |
| 13 | A590106 | Плоская шайба | 1 |
| 14 | 4022696 | Стопорный палец | 1 |
| 18 | 7024335 | Крышка | 1 |
| 35 | J021030 | Болт с шайбой | 4 |
| 39 | 4175253 | Кронштейн | 1 |
| 40 | 4175254 | Ограничитель | 1 |
| 41 | J020614 | Болт с шайбой | 4 |
| 42 | 5003037 | Дверь | 1 |
| 42A | 4361637 | Дверь блокировка | 1 |
| 43 | 6011121 | Дверь | 1 |
| 46 | A590110 | Плоская шайба | 8 |
| 47 | A590910 | Пружинная шайба | 8 |
| 48 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
