Смазка трубопроводы (2) <тип 15H> — HITACHI EX200-3

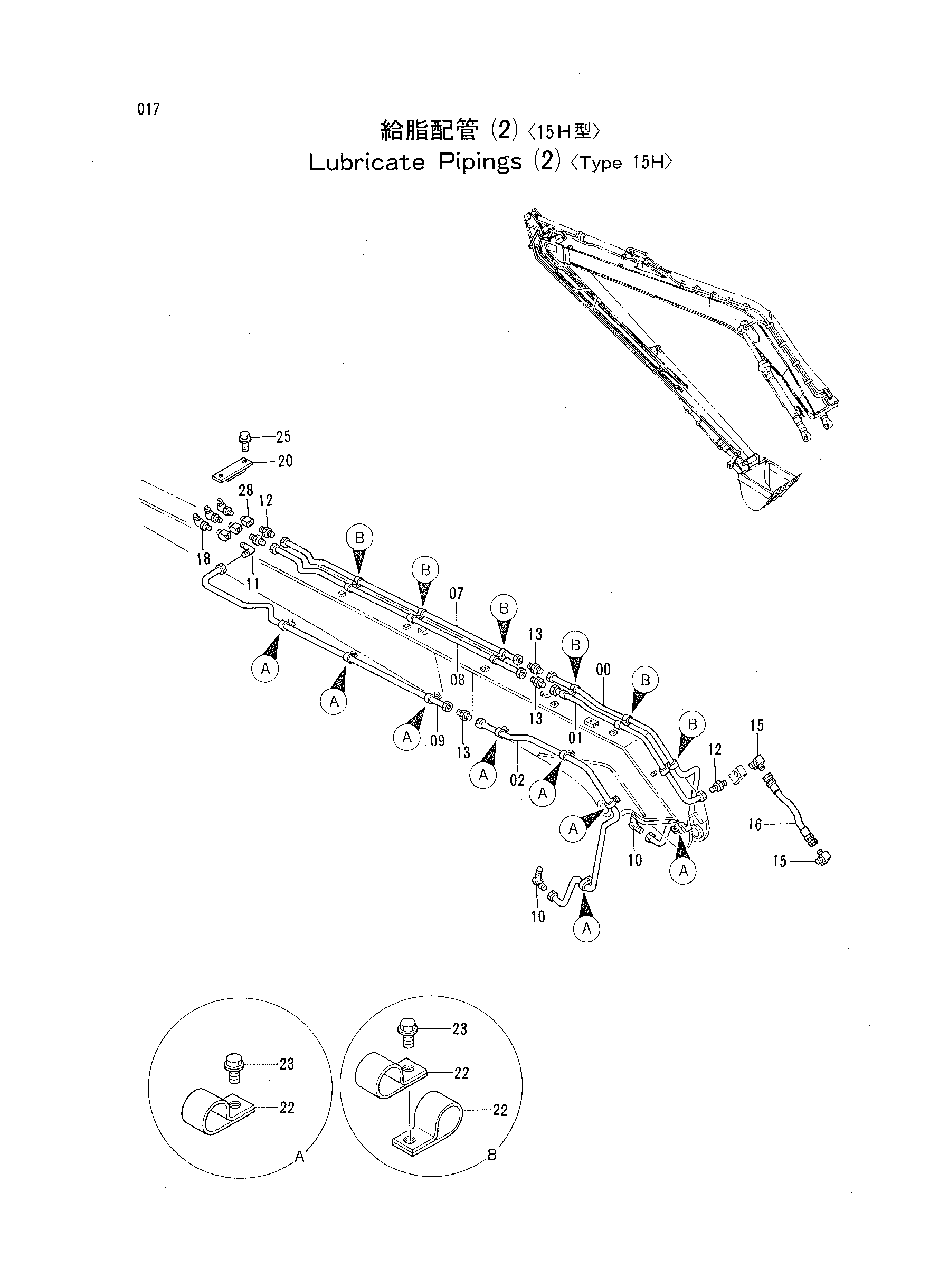

Заводская схема «Смазка трубопроводы (2) <тип 15H>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3072145 | Трубка | 1 |
| 01 | 3072144 | Трубка | 1 |
| 02 | 3072146 | Трубка | 1 |
| 07 | 3035725 | Трубка | 1 |
| 08 | 3035724 | Трубка | 1 |
| 09 | 3035723 | Трубка | 1 |
| 10 | 4130174 | Штуцер трубки | 2 |
| 11 | 4130175 | Штуцер трубки | 1 |
| 12 | 4130169 | Штуцер трубки | 3 |
| 13 | 4130192 | Штуцер трубки | 3 |
| 15 | 4154656 | Угловой штуцер | 2 |
| 16 | 9114956 | Нейлоновый шланг | 1 |
| 18 | J75581 | Пресс-маслёнка | 3 |
| 20 | 4054024 | Хомут | 1 |
| 22 | 4000854 | Зажим трубка | 20 |
| 23 | J010612 | Болт с шайбой | 14 |
| 25 | J901040 | Болт | 2 |
| 28 | 4060162 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
