Основной трубопроводы (5) — HITACHI EX200-3

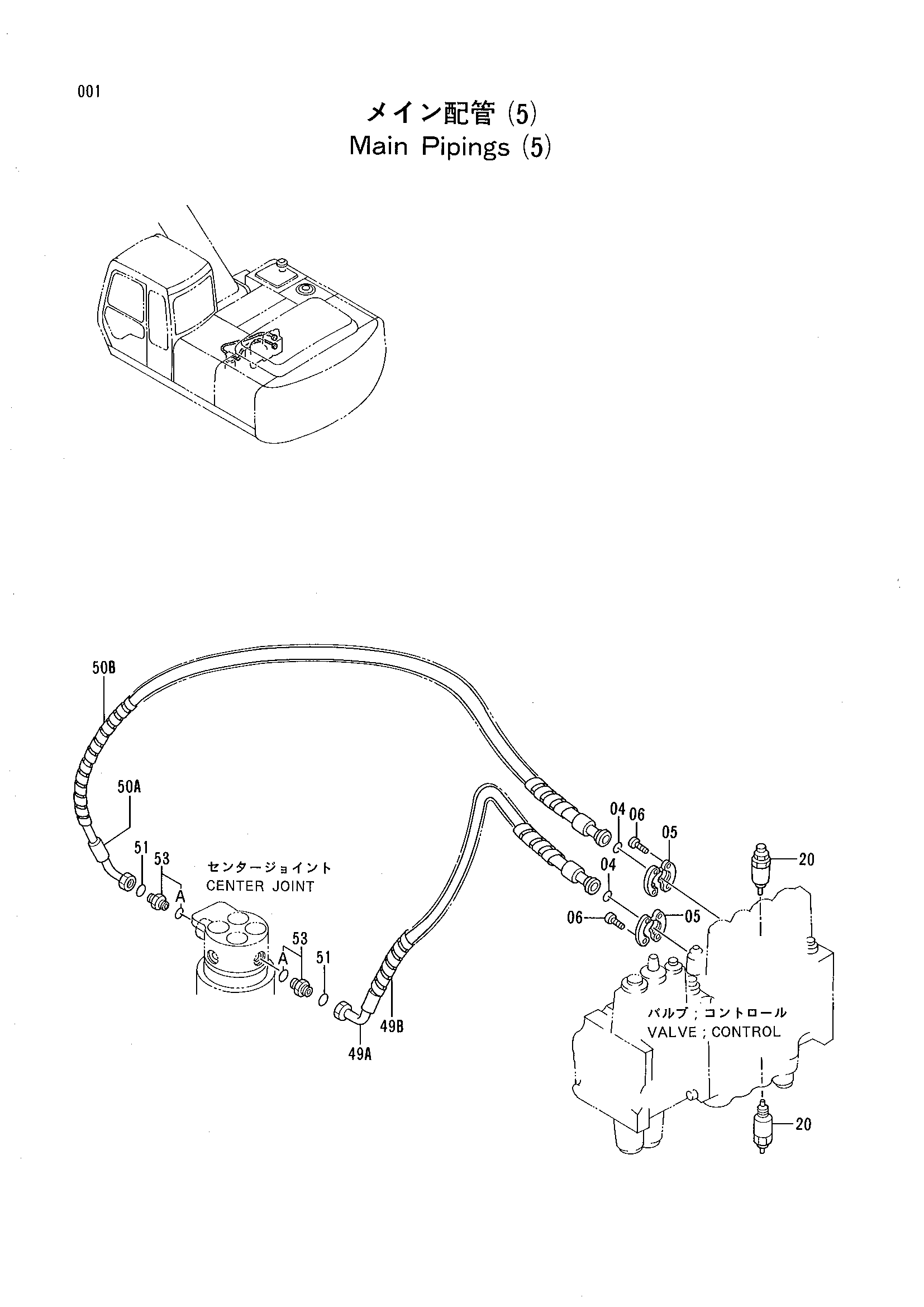

Заводская схема «Основной трубопроводы (5)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 20 | 4315909 | Предохранительный клапан | 2 |
| 49A | 4316832 | Шланг | 1 |
| 49B | 4044420 | Защитный кожух | 2 |
| 50A | 4316831 | Шланг | 1 |
| 50B | 4044420 | Защитный кожух | 3 |
| 51 | 4187308 | Уплотнительное кольцо | 2 |
| 53 | 4197530 | Адаптер | 2 |
| 53A | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
