Навесное оборудование трубопроводы (2) — HITACHI EX200-3

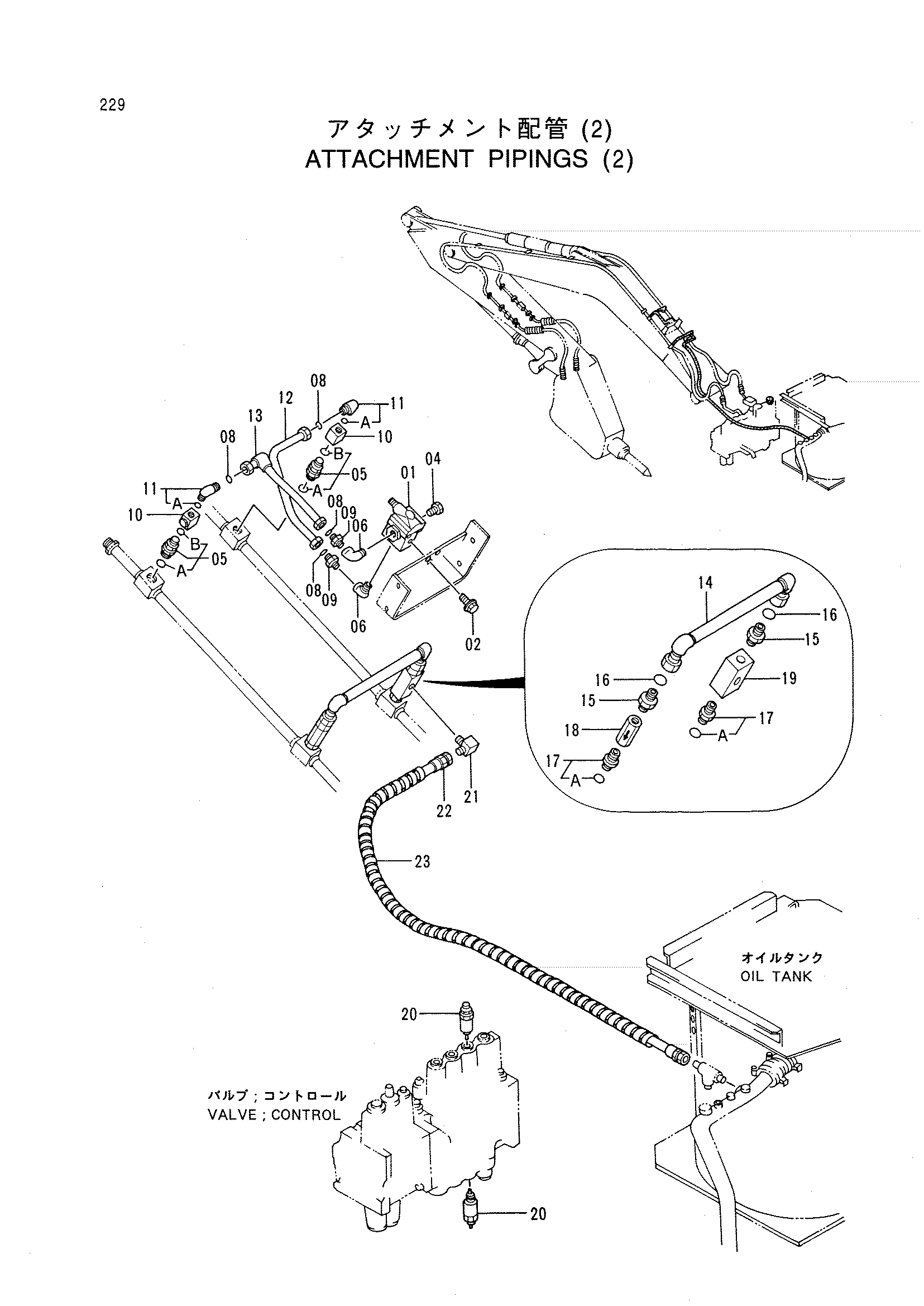

Заводская схема «Навесное оборудование трубопроводы (2)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4291797 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4209818 | Адаптер | 2 |
| 10 | 4287720 | Запорный клапан | 2 |
| 11 | 4198799 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 9740497 | Трубка | 1 |
| 13 | 9740496 | Трубка | 1 |
| 14 | 9740486 | Трубка | 1 |
| 15 | 4209818 | Адаптер | 2 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 17 | 4208243 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 9034571 | Обратный клапан | 1 |
| 19 | 4312700 | Клапан | 1 |
| 20 | 4315909 | Предохранительный клапан | 2 |
| 21 | 4118999 | Угловой штуцер | 1 |
| 22 | 4116049 | Шланг | 1 |
| 23 | 4133527 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
