Ход трубопроводы (1) — HITACHI EX200-3

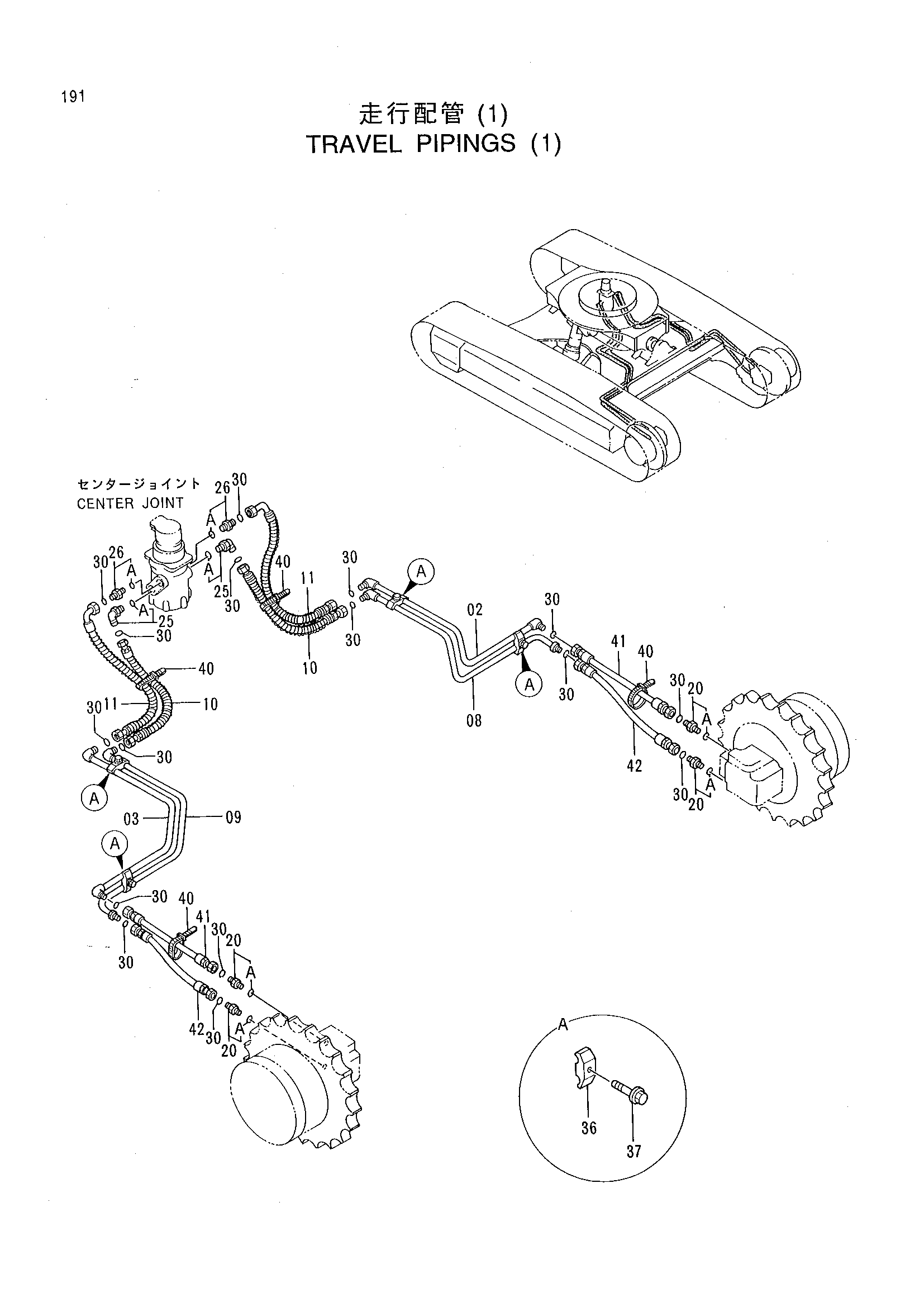

Заводская схема «Ход трубопроводы (1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9739979 | Трубка | 1 |
| 03 | 9739981 | Трубка | 1 |
| 08 | 9740445 | Трубка | 1 |
| 09 | 9740446 | Трубка | 1 |
| 10 | 4308021 | Шланг | 2 |
| 11 | 4229863 | Шланг | 2 |
| 20 | 4189537 | Адаптер | 4 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4157562 | Угловой штуцер | 2 |
| 25A | 4189537 | Адаптер | 1 |
| 26 | 4189619 | Адаптер | 2 |
| 26A | 4189537 | Адаптер | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 16 |
| 36 | 4189859 | Хомут трубки | 4 |
| 37 | J011255 | Болт с шайбой | 4 |
| 40 | 4121859 | Ленточный зажим | 4 |
| 41 | 4312089 | Шланг | 2 |
| 42 | 4312090 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
