Пилотный трубопроводы (1-2)[USA] — HITACHI EX200-3
Заводская схема «Пилотный трубопроводы (1-2)[USA]» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

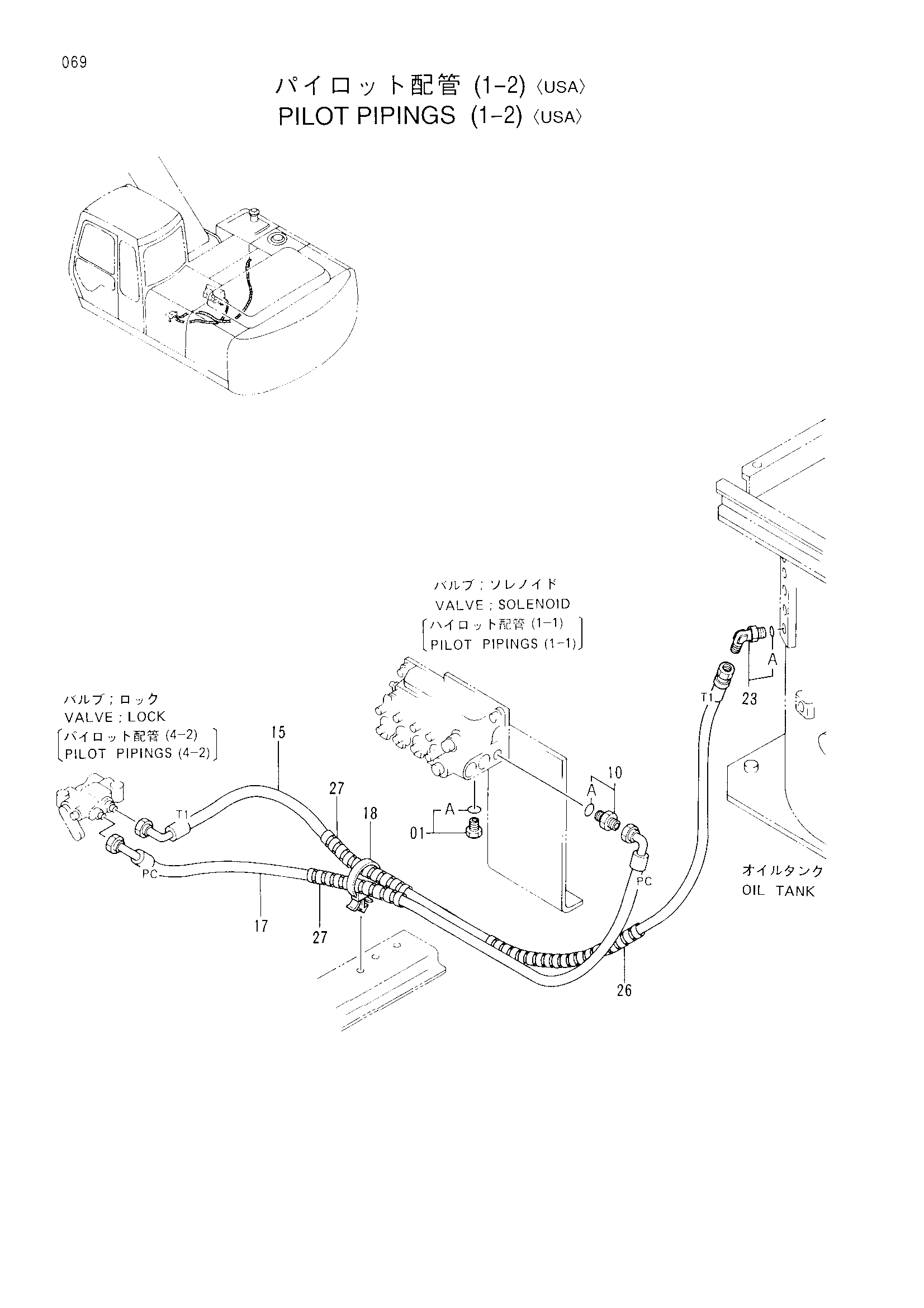

![Схема Пилотный трубопроводы (1-2)[USA] HITACHI EX200-3](/catalog-drawings/12/12ad12d7-6469-462b-96ac-bf6032549a8f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093624 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | J011060 | Болт с шайбой | 2 |
| 15 | 4305376 | Нейлоновый шланг (T1) | 1 |
| 17 | 4330134 | Шланг (PC) | 1 |
| 18 | 4259220 | Зажим | 1 |
| 23 | 4154671 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4133527 | Защитный кожух | 1 |
| 27 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
