Подъём магнит — HITACHI EX200-3

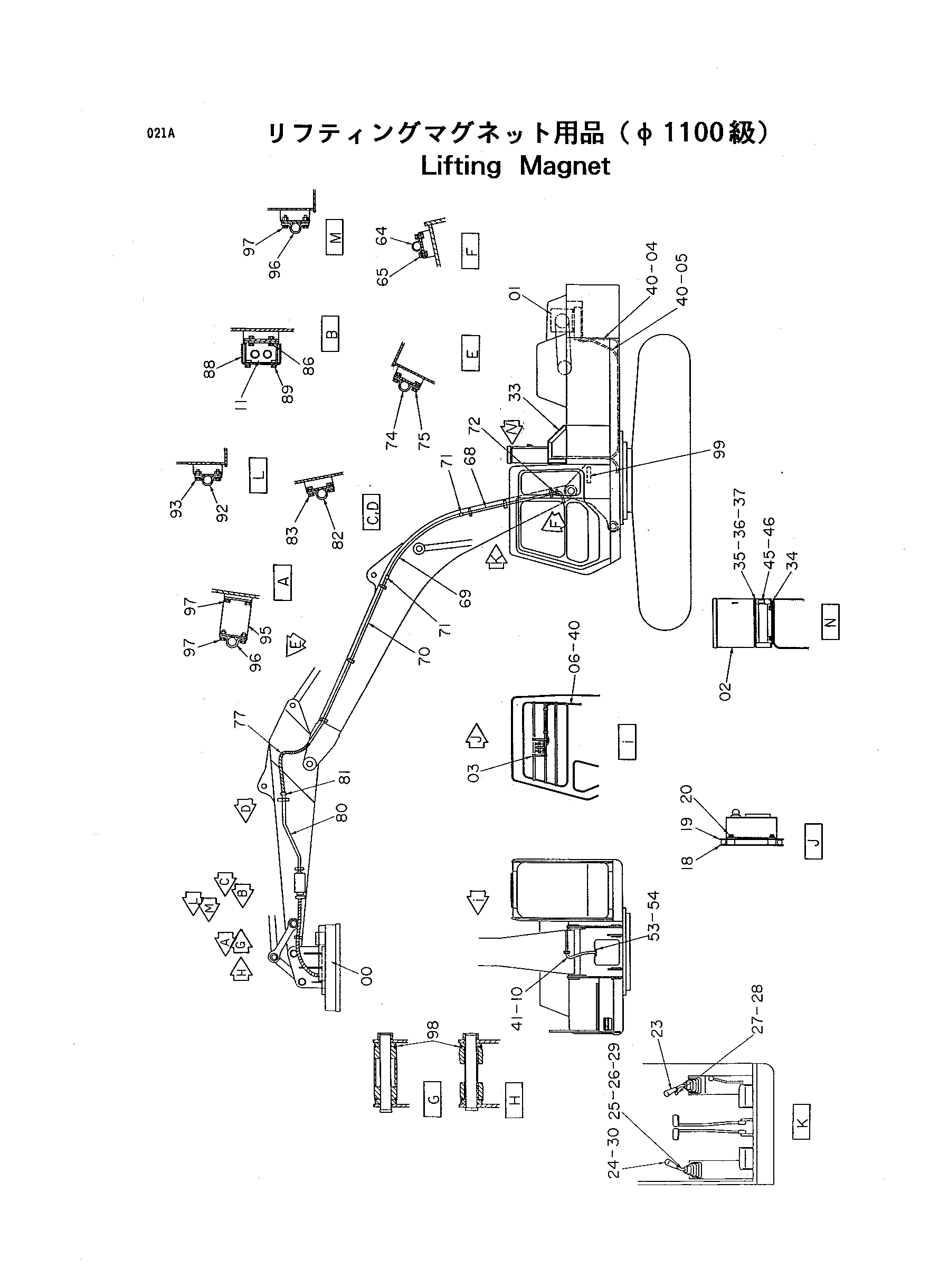

Заводская схема «Подъём магнит» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4308193	Магнит подъём	1
00	4300146	Магнит подъём	1
01-0	4312617	Електрик-парт	1
01	4337322	Генератор	1
02	4337318	Панель управление	1
03	4337321	Метер-боард	1
04	4324653	Трос	1
05	4324652	Трос	1
06	4324654	Трос	1
10	4190118	Трос кабтйре	1
11	4245297	Разъём	1
18	9729507	Кронштейн	2
19	4216885	Пластина	2
20	J020625	Болт с шайбой	4
23	2033879	Рукоятка	1
24	2033880	Рукоятка	1
25	8054070	Рычаг	2
26	487081	Резиновая втулка	2
27	487086	Выключатель пусхбут.	1
28	9739211	Кронштейн	1
29	4298642	Бобышка	1
30	4300351	Ленточный зажим	2
33	7026954	Кронштейн	1
34	J011230	Болт с шайбой	4
35	J901235	Болт	4
36	A590912	Пружинная шайба	4
37	J950012	Гайка	4
40	4098827	Защита шланга	6
41	4072964	Защита шланга	1
45	4301218	Хомут	1
46	J011025	Болт с шайбой	2
53	4035463	Хомут трубки	1
54	J011220	Болт с шайбой	2
64	4035463	Хомут трубки	2
65	J011230	Болт с шайбой	4
68	4299810	Трубка	1
69	4299811	Трубка	1
70	4299812	Трубка	1
71	4198016	Муфта	2
72	4921052	Втулка	2
74	4035463	Хомут трубки	6
75	J011230	Болт с шайбой	12
77	4061885	Защитный кожух	1
80	4299813	Трубка	1
81	4921052	Втулка	2
82	4035463	Хомут трубки	2
83	J011230	Болт с шайбой	4
86	J011030	Болт с шайбой	2
88	9739326	Крышка	1
89	J010820	Болт с шайбой	4
92	4080275	Хомут трубки	1
93	J011030	Болт с шайбой	2
95	9729510	Кронштейн	1
96	4035463	Хомут трубки	2
97	J011230	Болт с шайбой	6
98	4089028	Уплотнительное кольцо	4
99	9142527	Блок PVC	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
