Центральный коллектор — HITACHI EX200-3

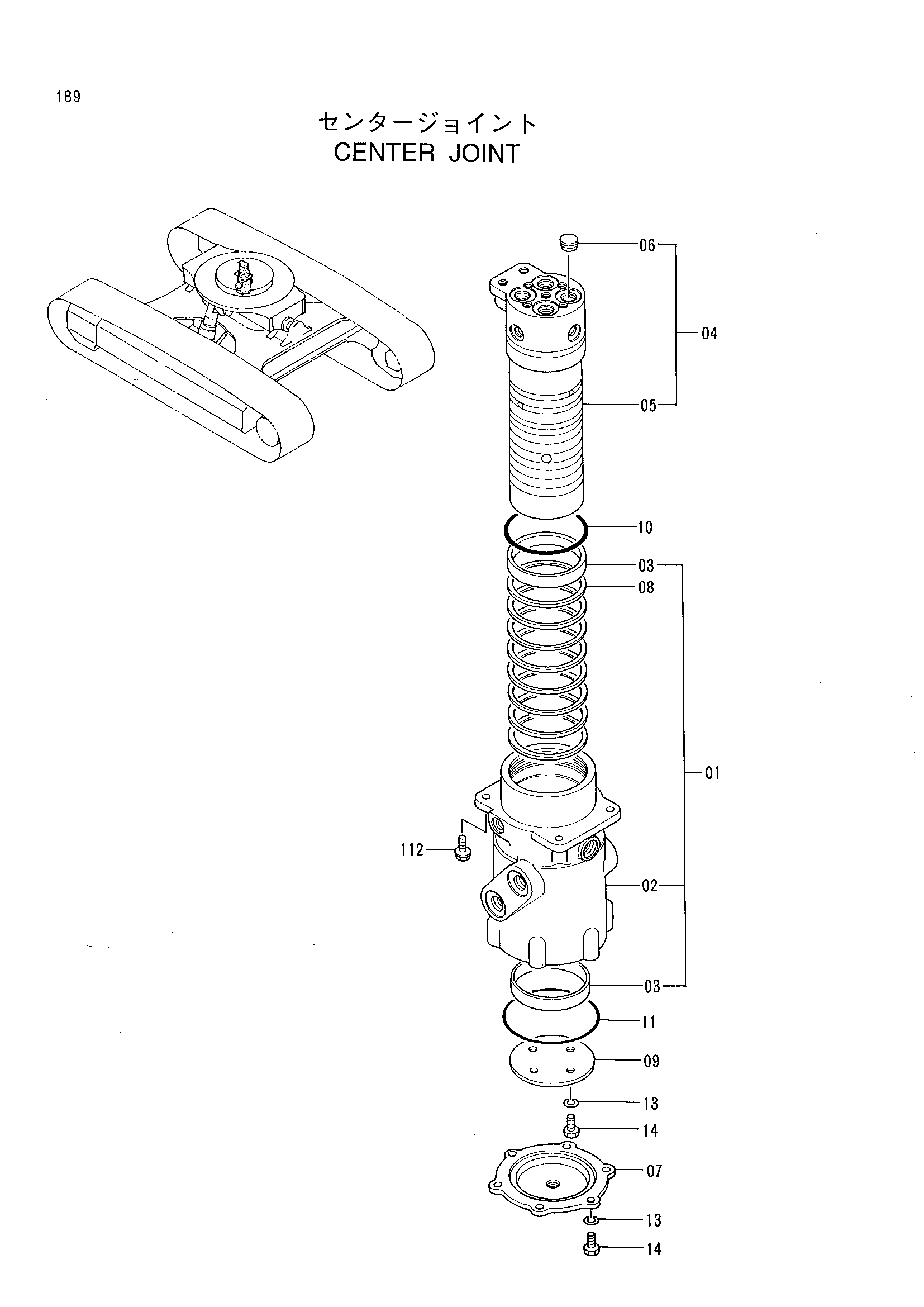

Заводская схема «Центральный коллектор» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-14 | 4304121 | Центральный коллектор | 1 |
| 01 | 0482301 | Корпус в сборе | 1 |
| 02 | 0482302 | Корпус | 1 |
| 03 | 0482303 | Втулка | 2 |
| 04 | 0482304 | Спиндле в сборе | 1 |
| 05 | 0482305 | Шпиндель | 1 |
| 06 | 0482306 | Пробка | 1 |
| 07 | 0482307 | Крышка | 1 |
| 08 | 0482308 | Масляное уплотнение | 8 |
| 09 | 0482309 | Пластина | 1 |
| 10 | 4113156 | Уплотнительное кольцо | 1 |
| 11 | A810145 | Уплотнительное кольцо | 1 |
| 13 | A590910 | Пружинная шайба | 10 |
| 14 | J901030 | Болт | 10 |
| 112 | J011230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
