Гусеничная цепь (600G)<200LCH> — HITACHI EX200-3

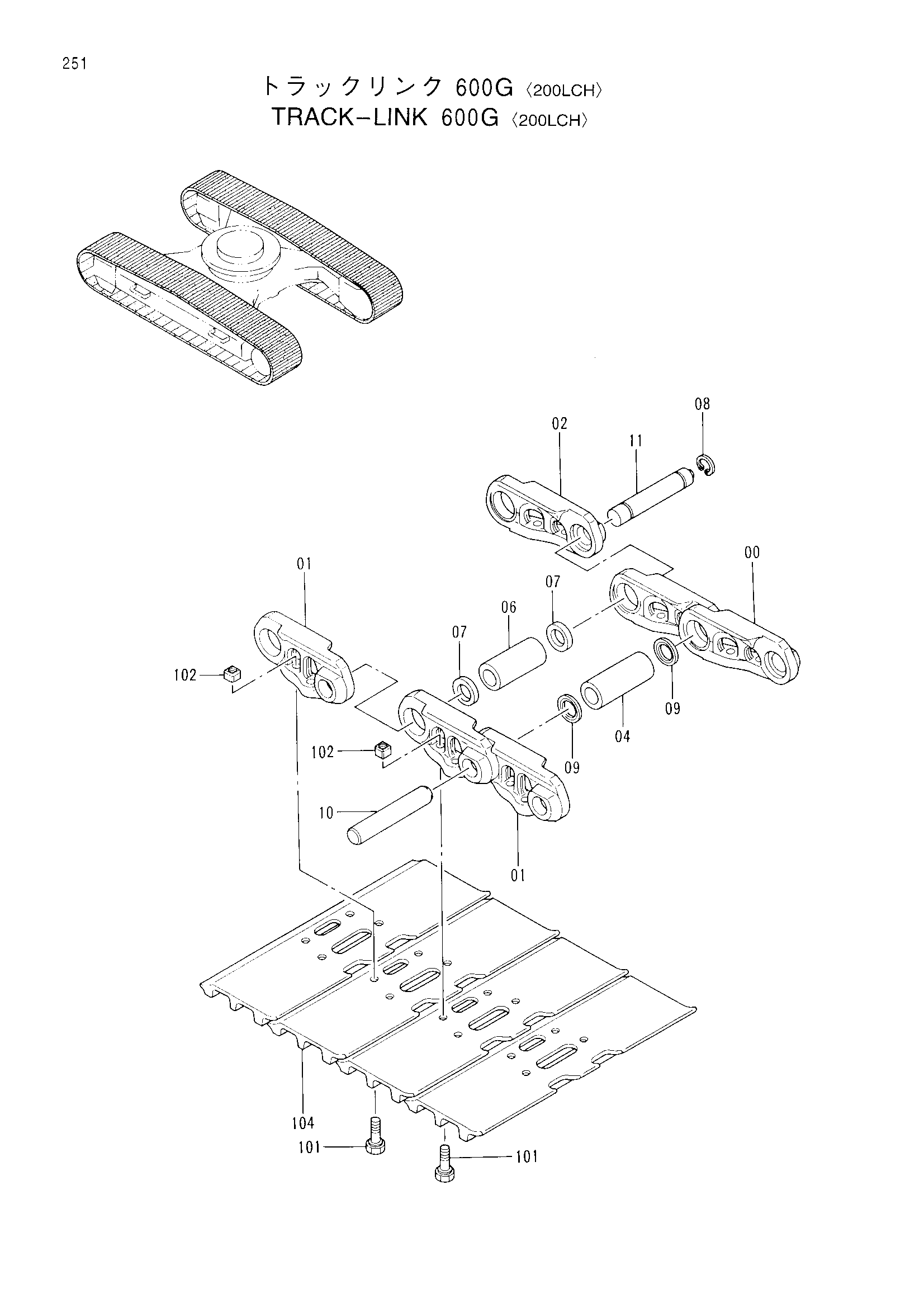

Заводская схема «Гусеничная цепь (600G)<200LCH>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9142381 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9135646 замена: 9145320 | Гусеничная цепь в сборе | 1 |
| 00-11 | 9145320 | Гусеничная цепь в сборе | 1 |
| 00 | 1020006 замена: 1021382 | Гусеничная цепь B | 48 |
| 00 | 1021382 | Гусеничная цепь B | 48 |
| 01 | 1020007 замена: 1021383 | Гусеничная цепь B | 49 |
| 01 | 1021383 | Гусеничная цепь B | 49 |
| 02 | 4345300 замена: 4351857 | Гусеничная цепь M | 1 |
| 02 | 4351857 | Гусеничная цепь M | 1 |
| 04 | 4349669 замена: 4358588 | Втулка | 48 |
| 04 | 4358588 | Втулка | 48 |
| 06 | 4349671 замена: 4358590 | Соединительная втулка | 1 |
| 06 | 4358590 | Соединительная втулка | 1 |
| 07 | 4145373 замена: 4358592 | Втулка | 2 |
| 07 | 4358592 | Втулка | 2 |
| 08 | 4192666 замена: 4358593 | Кольцо | 1 |
| 08 | 4358593 | Кольцо | 1 |
| 09 | 4299066 замена: 4358589 | Уплотнение | 96 |
| 09 | 4312391 замена: 4358589 | Уплотнение | 96 |
| 09 | 4358589 | Уплотнение | 96 |
| 10 | 4314671 замена: 4358587 | Палец | 48 |
| 10 | 4358587 | Палец | 48 |
| 11 | 4267743 замена: 4358591 | Соединительный палец | 1 |
| 11 | 4358591 | Соединительный палец | 1 |
| 101 | 4297905 | Болт башмак | 196 |
| 102 | 4247133 | Гайка | 196 |
| 104 | 2034774 | Башмак грунтозацеп | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
