Бортовой редуктор — HITACHI EX200-3

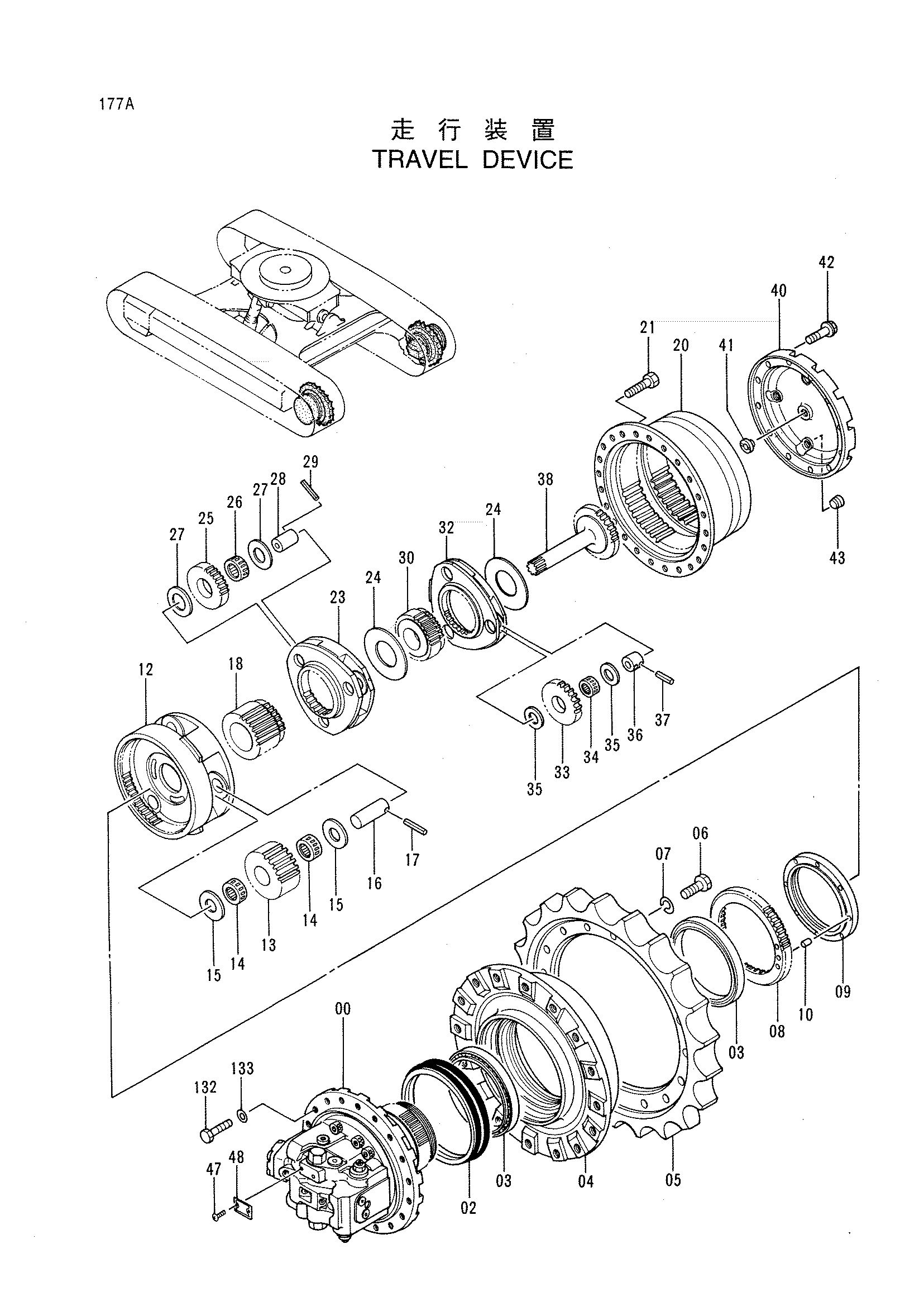

Заводская схема «Бортовой редуктор» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-4	9119377 замена: 9132405	Бортовой редуктор в сборе	2
00-4	(9132405)	Бортовой редуктор в сборе	2
00	9120000 замена: 9131678	Гидромотор	1
00	(9131678)	Гидромотор	1
02	4114753	Комплект уплотнений	1
03	4246793	Роликовый подшипник	2
04	1018736	Барабан	1
05	1018740	Звёздочка	1
06	J932055	Болт	16
07	A590920	Пружинная шайба	16
08	3047448	HUB	1
09	3057125	Гайка	1
10	4246783	Установочный штифт	1
12	1019147	Водило	1
13	3063957	Планетарная шестерня	3
14	4317122	Игольчатый подшипник	6
15	4284521	Упорная пластина	6
16	4315838	Палец	3
17	4116309	Пружинный штифт	3
18	3063959	Солнечная шестерня	1
20	1018789	Коронная шестерня	1
21	J931640	Болт	24
23	2034836	Водило	1
24	4192979	Проставка	2
25	3063956	Планетарная шестерня	3
26	4317121	Игольчатый подшипник	3
27	4210851	Упорная пластина	6
28	4309995	Палец	3
29	4192020	Пружинный штифт	3
30	3063958	Солнечная шестерня	1
32	2034835	Водило	1
33	3063955	Планетарная шестерня	3
34	4317120	Игольчатый подшипник	3
35	4192910	Упорная пластина	6
36	4210853	Палец	3
37	4173093	Пружинный штифт	3
38	2034834	Вал проп.	1
40	2034833	Крышка	1
41	4285323	Стопорный палец	1
42	J011230	Болт с шайбой	12
43	4245797	Пробка	3
47	M492564	Приводной винт	2
48	3053559	Информационная табличка	1
132	4248607	Болт	28
133	4018545	Шайба	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
