Трансмиссия — HITACHI EX200-3

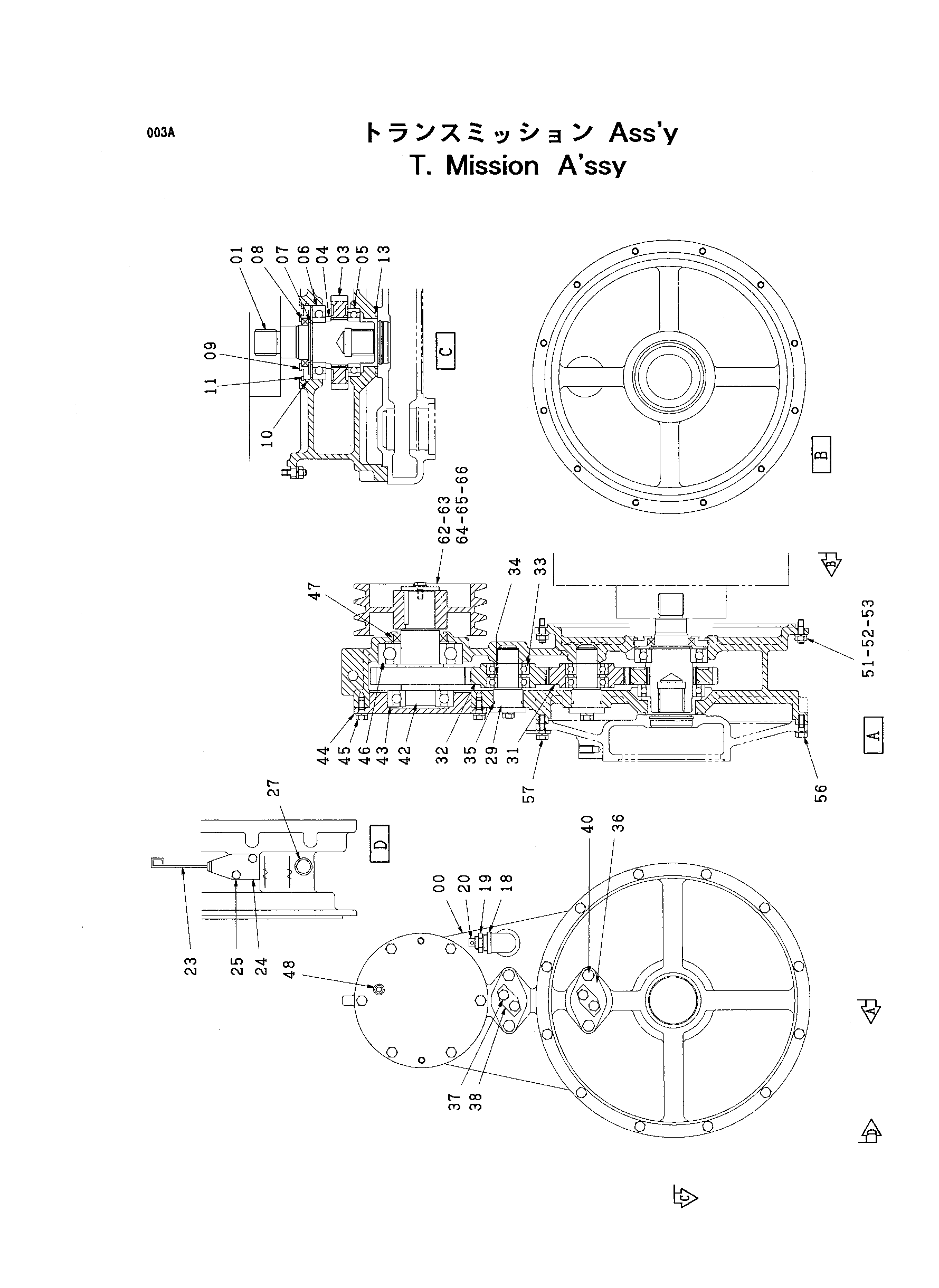

Заводская схема «Трансмиссия» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0001249	Корпус шестерня	1
01	2037090	Вал центральный	1
03	3059486	Шестерня центральный	1
04	4290676	Проставка	1
05	4023596	Шариковый подшипник	1
06	4198787	Шариковый подшипник	1
07	4191219	Стопорное кольцо	1
08	4260561	Масляное уплотнение	1
09	3033593	Крышка трансмиссия	1
10	4179834	Уплотнительное кольцо	1
11	991733	Стопорное кольцо	1
13	4153143	Уплотнительное кольцо	1
18	94-0649	Угловой штуцер	1
19	J728684	Переходник	1
20	4511984	Пробка	1
23	4159308	Указатель уровня	1
24	4290661	Блок	1
25	J010835	Болт с шайбой	2
27	4092534	Пробка	1
29	3060991	Мост	2
31	3040117	Шестерня холостой ход	1
32	3040118	Шестерня холостой ход	1
33	995797	Шариковый подшипник	4
34	4170108	Проставка	2
35	4153535	Уплотнительное кольцо	2
36	4342528	Пластина	2
37	J901022	Болт	4
38	X4828	Стопорная шайба	2
40	J011225	Болт с шайбой	4
42	2025288	Шестерня	1
43	925048	Шариковый подшипник	1
44	3059583	Крышка	1
45	J011025	Болт с шайбой	6
46	969423	Шариковый подшипник	1
47	4115837	Масляное уплотнение	1
48	94-2012	Пробка	1
51	M711025	Болт шпилька	12
52	A590910	Пружинная шайба	12
53	J950010	Гайка	12
56	J011030	Болт с шайбой	5
57	J011035	Болт с шайбой	3
62	4293115	Шкив V	1
63	94-2295	Шпонка	1
64	492066	Фиксатор	1
65	X4828	Стопорная шайба	1
66	J901020	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
