Шланг защита от разрыва клапан трубопроводы (рукоять): 1 — HITACHI EX200-3

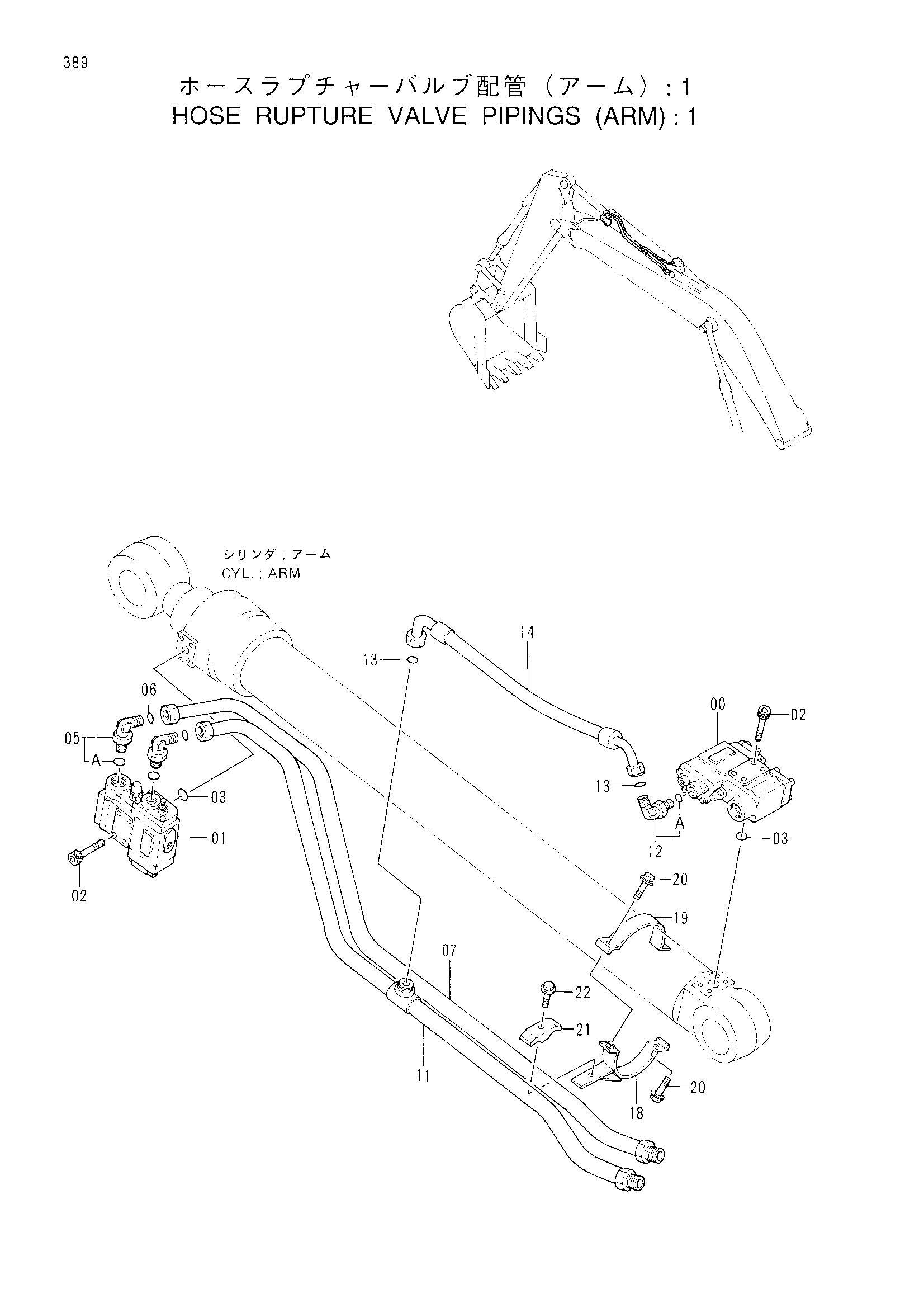

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311304 | Удерживающий клапан | 1 |
| 01 | 4311305 | Удерживающий клапан | 1 |
| 02 | 4317620 | Болт с внутренним шестигранником | 8 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 05 | 4208474 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 8058147 | Трубка | 1 |
| 11 | 8058170 | Трубка | 1 |
| 12 | 4198799 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4326462 | Шланг | 1 |
| 18 | 8057773 | Хомут | 1 |
| 19 | 9741528 | Хомут | 1 |
| 20 | J021035 | Болт с шайбой | 2 |
| 21 | 4189860 | Хомут трубки | 1 |
| 22 | J011270 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
