Рычаг блокировки — HITACHI EX200-3

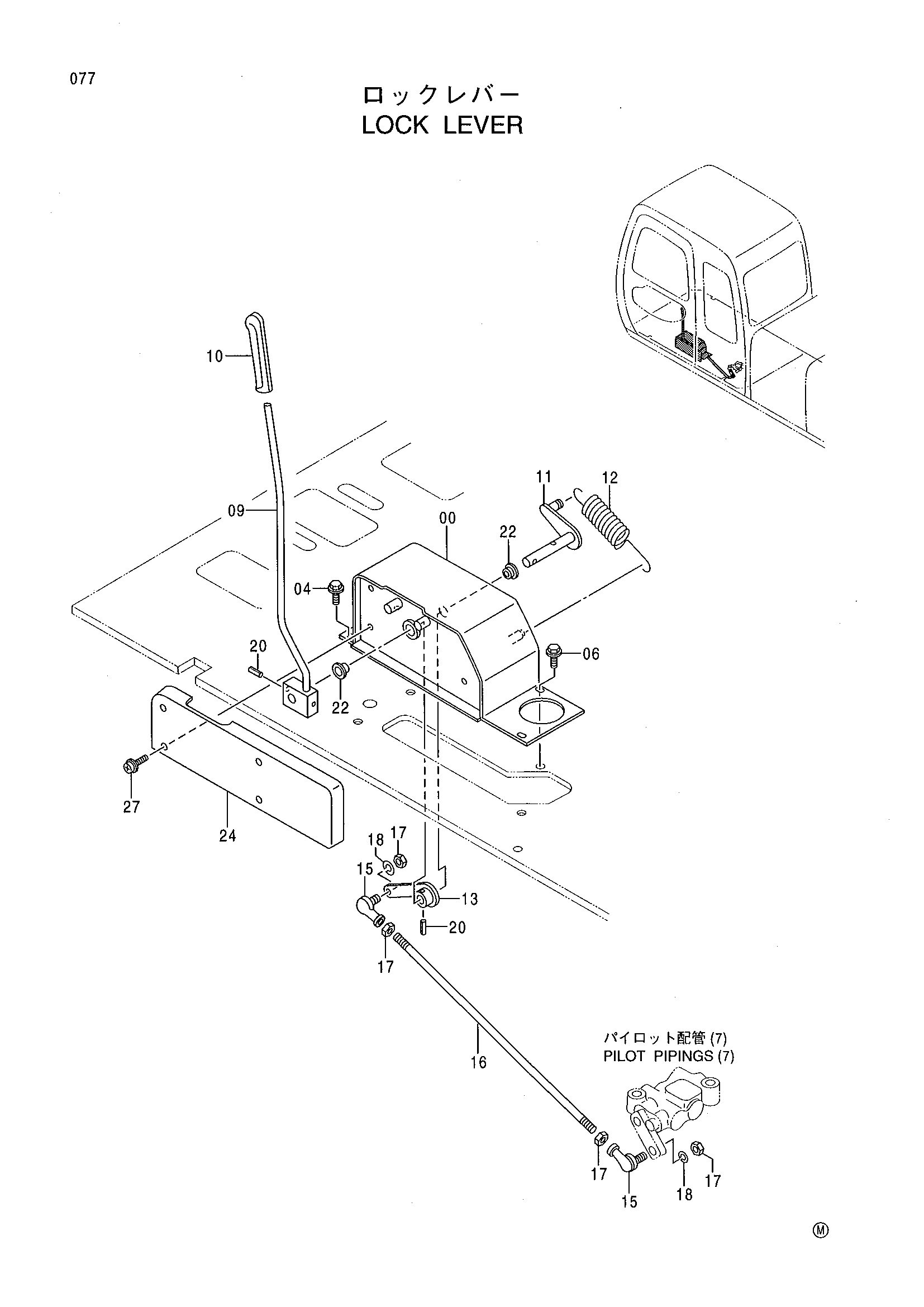

Заводская схема «Рычаг блокировки» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029259 | Короб | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 06 | J021025 | Болт с шайбой | 2 |
| 09 | 8061138 | Рычаг блокировка | 1 |
| 10 | 3051611 | Рукоятка | 1 |
| 11 | 8060886 | Ринк | 1 |
| 12 | 4189184 | Пружина растяжения | 1 |
| 13 | 9743595 | Ринк | 1 |
| 15 | 4056018 | Шарнир | 2 |
| 16 | 4259591 | Шток | 1 |
| 17 | M500807 | Гайка | 4 |
| 18 | A590908 | Пружинная шайба | 2 |
| 20 | 4027427 | Пружинный штифт | 2 |
| 22 | 4341810 | Втулка | 2 |
| 24 | 2037246 | Крышка | 1 |
| 27 | J680640 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
