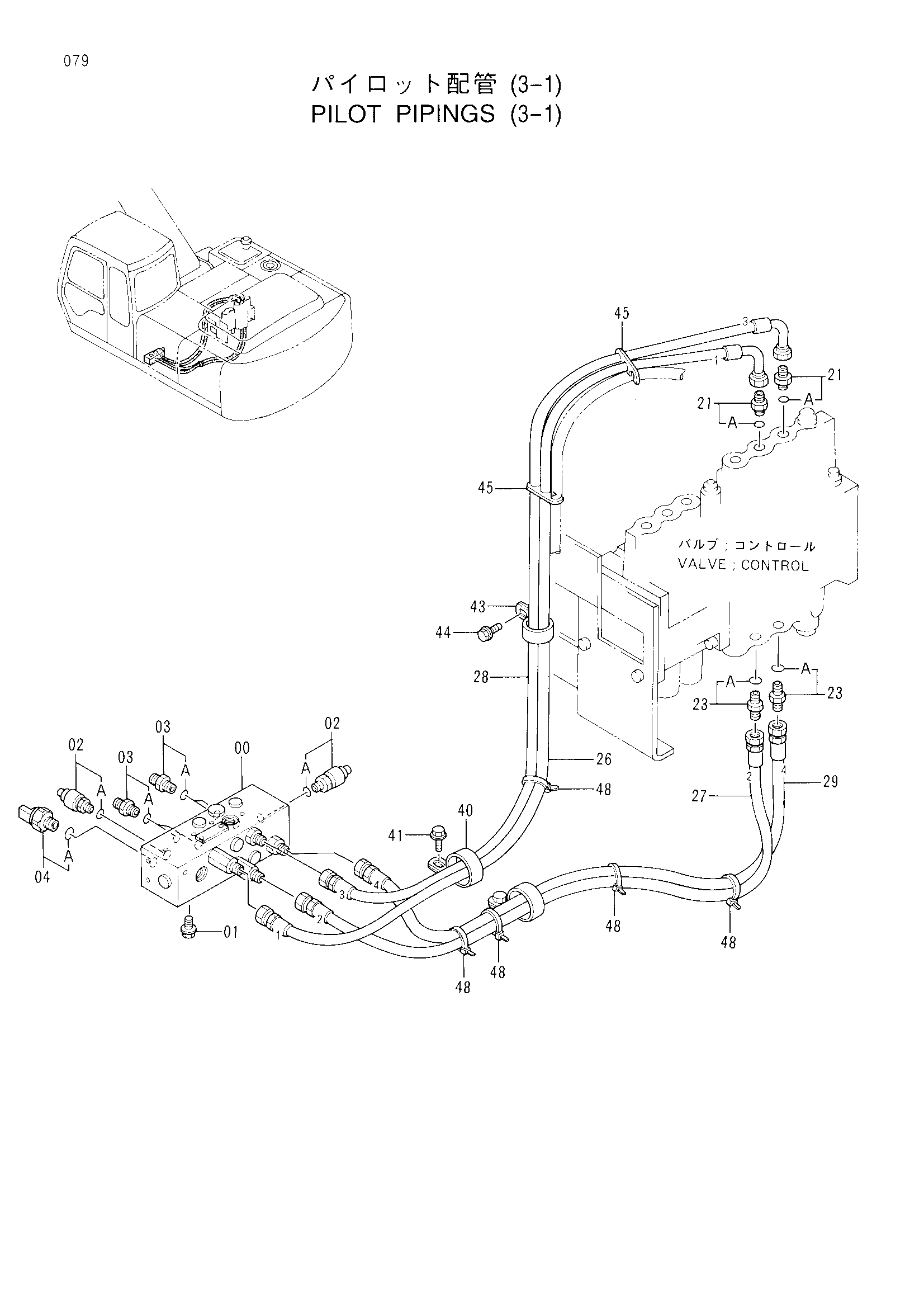

Пилотный трубопроводы (3-1) — HITACHI EX200-3
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4327243 | Клапан регулировочный | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 02 | 4254563 | Датчик давления | 2 |
| 02A | 4113154 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4326876 | Датчик давления | 1 |
| 04A | 4150302 | Уплотнительное кольцо | 1 |
| 21 | 4202422 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4278418 | Нейлоновый шланг (1) | 1 |
| 27 | 4263611 | Нейлоновый шланг (2) | 1 |
| 28 | 4278419 | Нейлоновый шланг (3) | 1 |
| 29 | 4283437 | Нейлоновый шланг (4) | 1 |
| 40 | 4190291 | Зажим | 2 |
| 41 | J011025 | Болт с шайбой | 2 |
| 43 | 4190264 | Зажим | 1 |
| 44 | J011025 | Болт с шайбой | 1 |
| 45 | 4203210 | Хомут | 2 |
| 48 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
