Гидроцилиндр ковша <тип H13> — HITACHI EX200-3

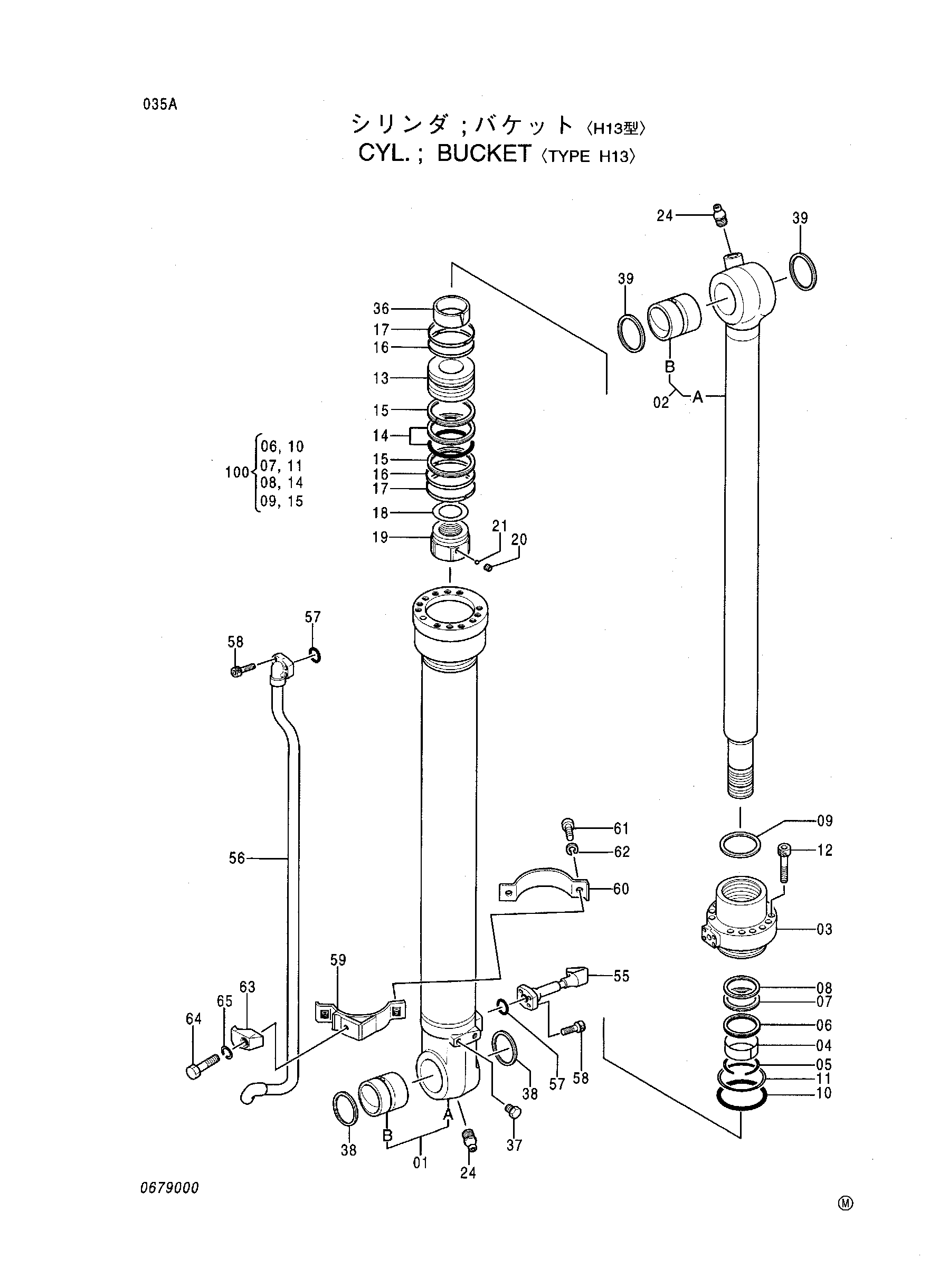

Заводская схема «Гидроцилиндр ковша <тип H13>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4358513	Гидроцилиндр ковша	1
1-39	4286736	Гидроцилиндр.(пипелесс)	1
1	4286737	Труба гидроцилиндра в сборе	1
1A	0409101	Труба гидроцилиндра	1
1B	0310513	Втулка пальца	1
2	4286738	Шток поршня в сборе	1
2A	0409102	Шток поршня	1
2B	0310307	Втулка пальца	1
3	0409103	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0409104	Кольцо	1
7	0225611	U-образная манжета	1
8	0225612	Опорное кольцо	1
9	0409117	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409106	Поршень	1
14	0310608	Кольцо уплотнение в сборе	1
15	0409107	Кольцо букк-уп	2
16	0310609	Направляющее кольцо	2
17	0310610	Направляющее кольцо	2
18	0326007	Регулировочная шайба	1
19	0409108	Гайка	1
20	0310612	Установочный винт	1
21	0111818	Стальной шарик	1
24	J75481	Пресс-маслёнка	2
36	0409109	Амортизирующий подшипник	1
37	0409110	Болт	2
38	4094086	Пылезащитное уплотнение	2
39	4065687	Пылезащитное уплотнение	2
55	0679001	Соединение	1
56	0679002	Трубка	1
57	4509181	Уплотнительное кольцо	2
58	M340825	Болт с внутренним шестигранником	8
59	0409115	Лента	1
60	0409116	Лента	1
61	0408815	Болт	2
62	0325913	Шайба	2
63	0310616	Держатель	1
64	0259509	Болт	1
65	0208516	Пружинная шайба	1
100	4369766	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
