Опорный каток <STD. гусеница> — HITACHI EX200-3

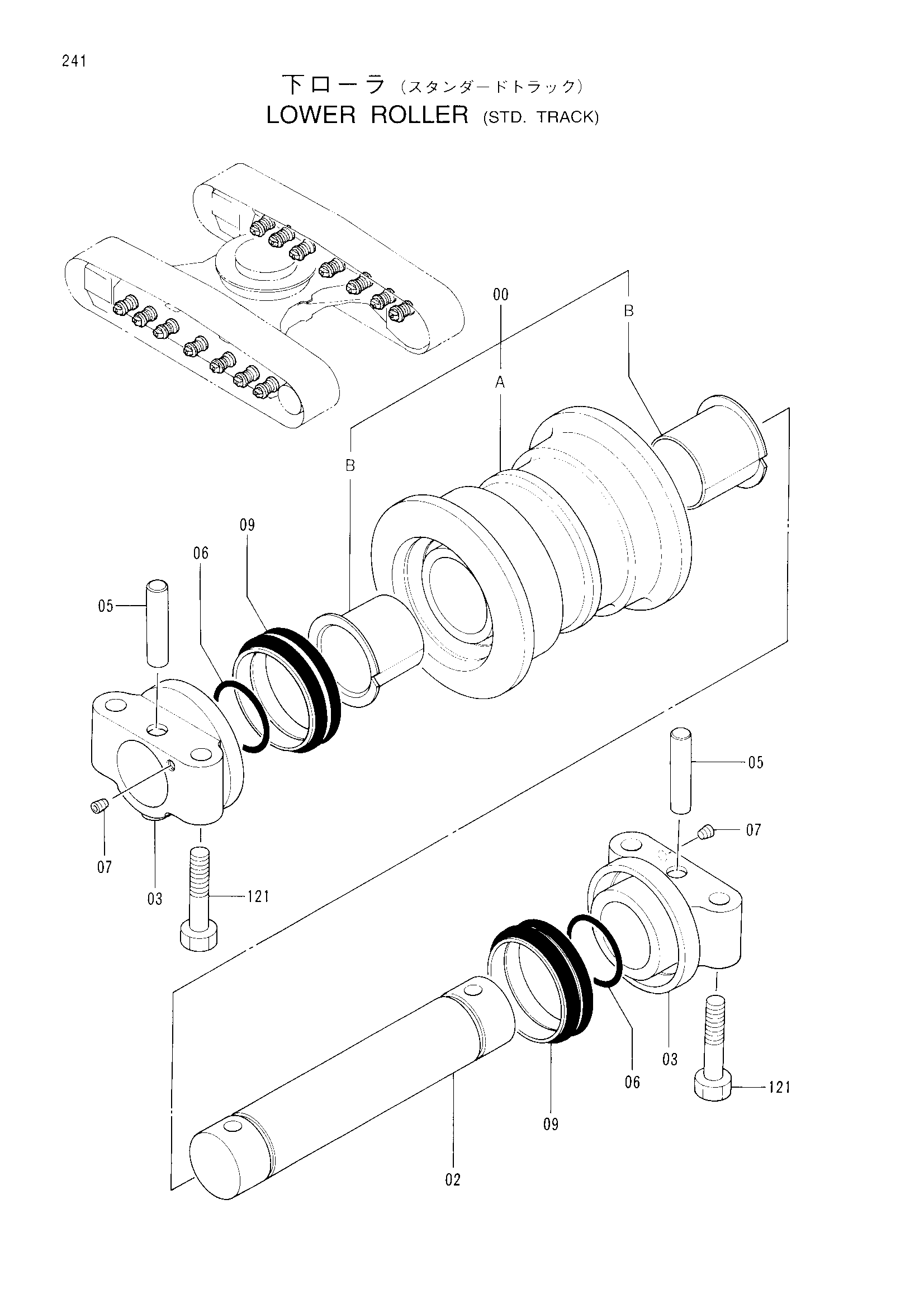

Заводская схема «Опорный каток <STD. гусеница>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9114666 | Каток (с втулка) | 1 |
| 00 | 9134244 | Каток (с втулка) | 1 |
| 00-09 | 9132602 замена: 4331851 | Каток нижний в сборе | 14 |
| 00-09 | 9132602 замена: 9134243 | Каток нижний в сборе | 14 |
| 00-09 | 9134243 | Каток нижний в сборе | 14 |
| 00A | 7028994 | Ролик | 1 |
| 00A | 8044988 | Ролик | 1 |
| 00B | 3047030 | Втулка | 2 |
| 02 | 3046945 | Мост | 1 |
| 03 | 2028046 | Втулка | 2 |
| 03 | 2036934 | Втулка | 2 |
| 05 | 4123162 | Палец | 2 |
| 06 | A810060 | Уплотнительное кольцо | 2 |
| 07 | 4315607 | Пробка | 2 |
| 09 | 4153468 замена: 4317586 | Комплект уплотнений | 2 |
| 09 | 4317586 | Комплект уплотнений | 2 |
| 121 | 4248682 | Болт | 56 |
| 121 | 4331851 | Болт | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
