Стрела <тип 15H> — HITACHI EX200-3

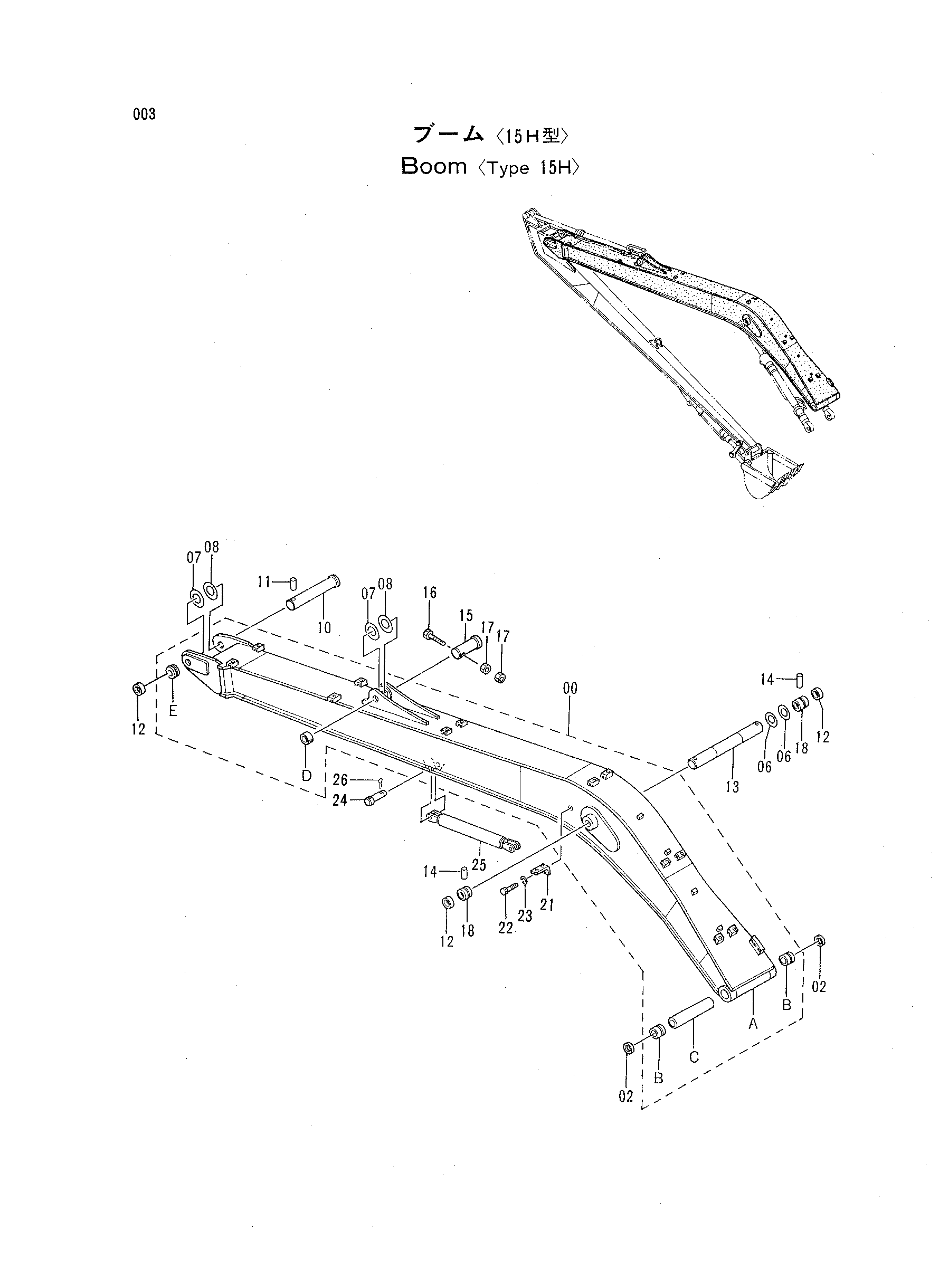

Заводская схема «Стрела <тип 15H>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029863 | Стрела в сборе | 1 |
| 00A | 5004562 | Стрела | 1 |
| 00B | 3051156 | Втулка | 2 |
| 00C | 4257805 | Проставка | 1 |
| 00D | 4067719 | Ограничитель | 1 |
| 00E | 4200897 | Ограничитель | 1 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 4284059 | Регулировочная шайба 1.0 | 2 |
| 07 | 4114816 | Регулировочная шайба 2.3 | 2 |
| 08 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 10 | 3039284 | Палец | 1 |
| 11 | 4109669 | Палец | 1 |
| 12 | 4098712 | Кольцо | 3 |
| 13 | 3036967 | Палец | 1 |
| 14 | 4098713 | Палец | 2 |
| 15 | 3038443 | Палец | 1 |
| 16 | M222004 | Болт | 1 |
| 17 | J951020 | Гайка | 2 |
| 18 | 4197035 | Ограничитель | 2 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
| 24 | 4287251 | Палец | 2 |
| 25 | 9738224 | Стойка | 1 |
| 26 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
