Асист основной трубопроводы (1) — HITACHI EX200-3

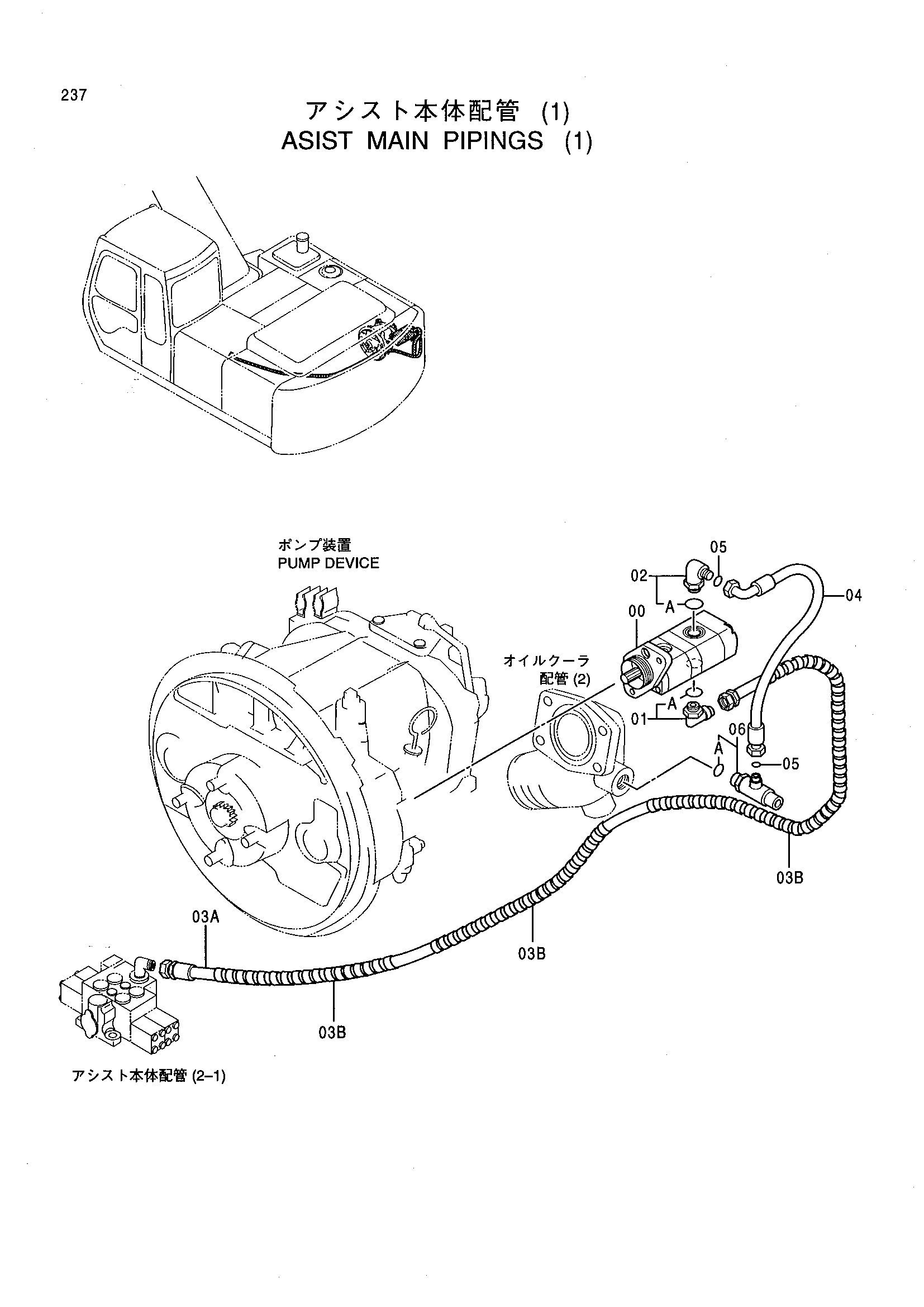

Заводская схема «Асист основной трубопроводы (1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278696 | Шестерённый насос | 1 |
| 01 | 4037760 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4157562 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03A | 4109523 | Шланг | 1 |
| 03B | 4044420 | Защитный кожух | 3 |
| 04 | 4320234 | Шланг | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4218070 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
