Пилотный трубопроводы (3-2) — HITACHI EX200-3

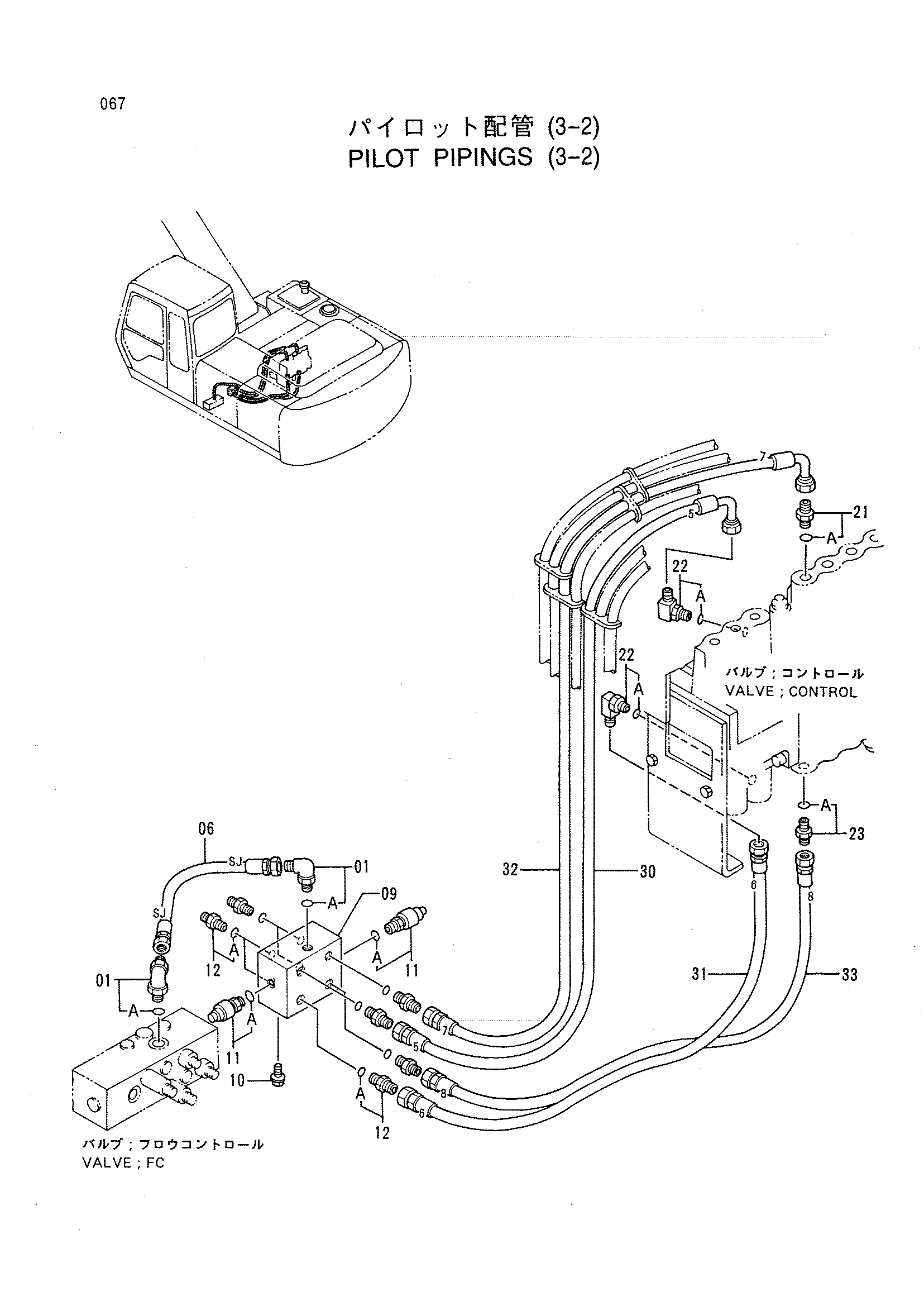

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4284088 | Нейлоновый шланг | 1 |
| 09 | 4254613 | Челночный клапан | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 11 | 4254563 | Выключатель давление | 2 |
| 11A | 4113154 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 8 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4202422 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4154671 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4287608 | Нейлоновый шланг | 1 |
| 31 | 4283439 | Нейлоновый шланг | 1 |
| 32 | 4287609 | Нейлоновый шланг | 1 |
| 33 | 4263616 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
