Пилотный трубопроводы (10) — HITACHI EX200-3

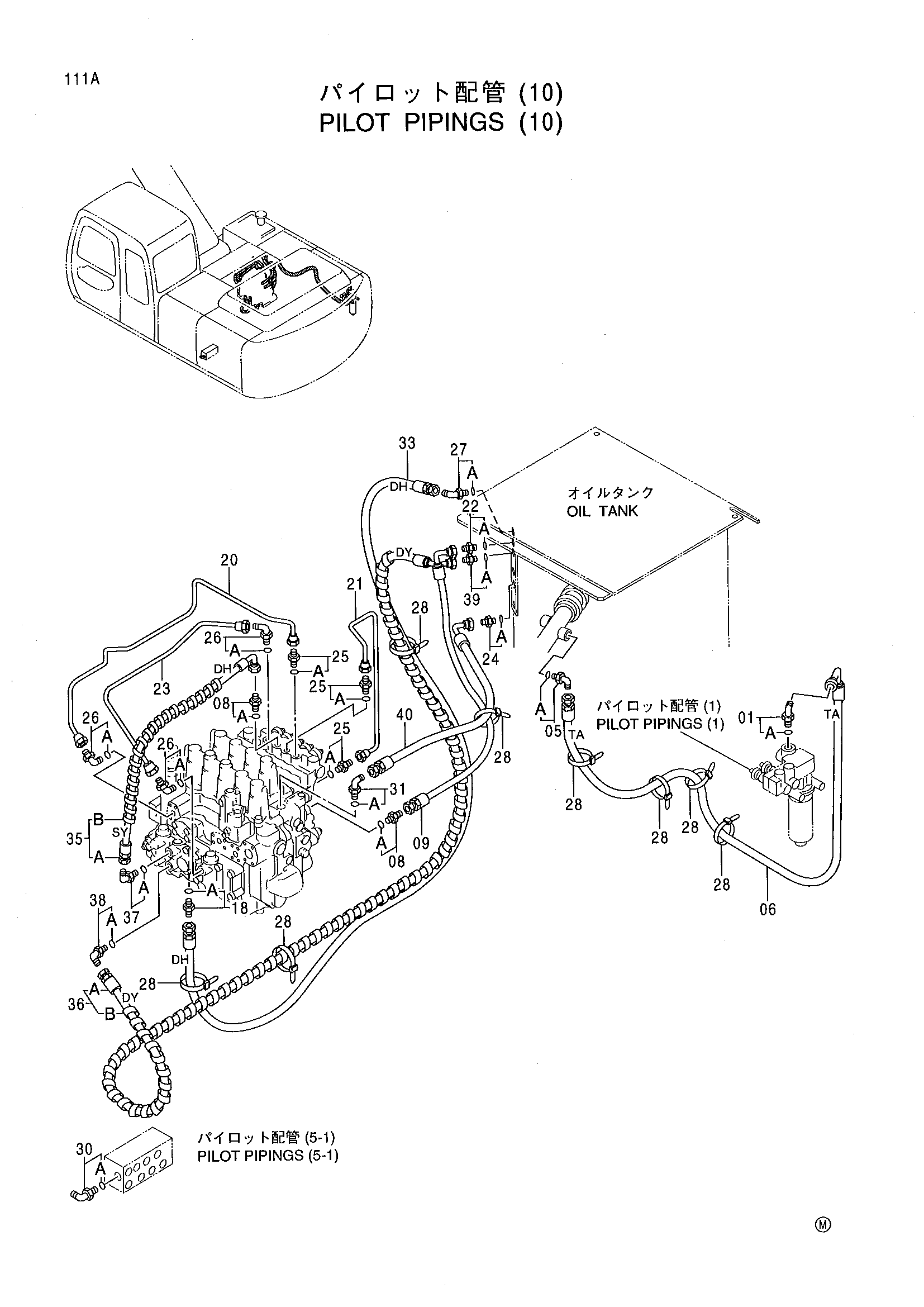

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4349797 | Шланг | 1 |
| 08 | 4200465 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4346004 | Нейлоновый шланг | 1 |
| 18 | 4200466 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 3071730 | Трубка | 1 |
| 21 | 3068867 | Трубка | 1 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 3068868 | Трубка | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4255304 | Штуцер трубки | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 8 |
| 30 | 4156434 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154671 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4349806 | Пластиковый шланг | 1 |
| 35 | 9147449 | Шланг в сборе | 1 |
| 35A | 4362061 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | 9147451 | Шланг в сборе | 1 |
| 36A | 4362050 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | 4193826 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4154670 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4200468 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4346015 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
