Крышка — HITACHI EX200-3

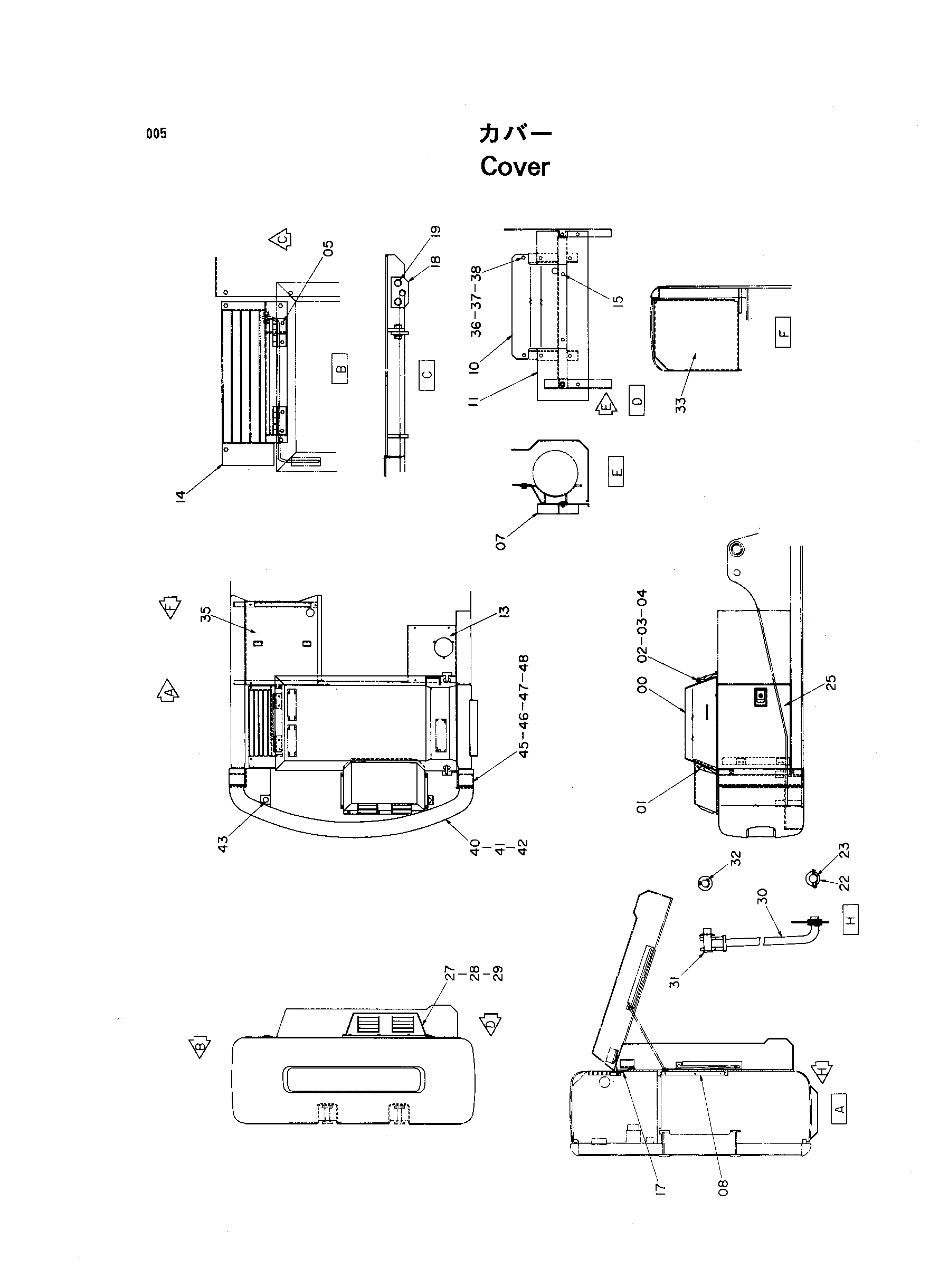

Заводская схема «Крышка» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003548 | Крышка двигатель | 1 |
| 01 | 4217429 | Защёлка | 1 |
| 02 | 4187086 | Защёлка | 1 |
| 03 | J020825 | Болт с шайбой | 4 |
| 04 | J010816 | Болт с шайбой | 4 |
| 05 | J021235 | Болт с шайбой | 4 |
| 07 | 8053361 | Опора | 1 |
| 08 | 8053362 | Опора | 1 |
| 10 | 3064677 | Крышка | 1 |
| 11 | 3060208 | Крышка | 1 |
| 13 | 8053363 | Крышка | 1 |
| 14 | 7025599 | Крышка | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 17 | 3060210 | Штанга торсион | 1 |
| 18 | 4293881 | Пластина | 2 |
| 19 | J020825 | Болт с шайбой | 4 |
| 22 | A590116 | Плоская шайба | 3 |
| 23 | 4022701 | Стопорный палец | 2 |
| 25 | 6014671 | Дверь | 1 |
| 27 | 7025597 | Крышка | 1 |
| 28 | J011016 | Болт с шайбой | 7 |
| 29 | A590110 | Плоская шайба | 7 |
| 30 | 8054995 | Штанга | 1 |
| 31 | A741640 | Палец | 1 |
| 32 | A764025 | Шплинт | 1 |
| 33 | 7025910 | Крышка | 1 |
| 35 | 7027029 | Крышка | 1 |
| 36 | J901022 | Болт | 2 |
| 37 | J950010 | Гайка | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 40 | 6012598 | Противовес | 1 |
| 41 | J932721 | Болт | 4 |
| 42 | 4126485 | Шайба | 4 |
| 43 | 4201721 | Колпачок | 2 |
| 45 | 8052932 | Крышка | 2 |
| 46 | J901025 | Болт | 8 |
| 47 | A590910 | Пружинная шайба | 8 |
| 48 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
