Гидроцилиндр ковша <тип H15> — HITACHI EX200-3

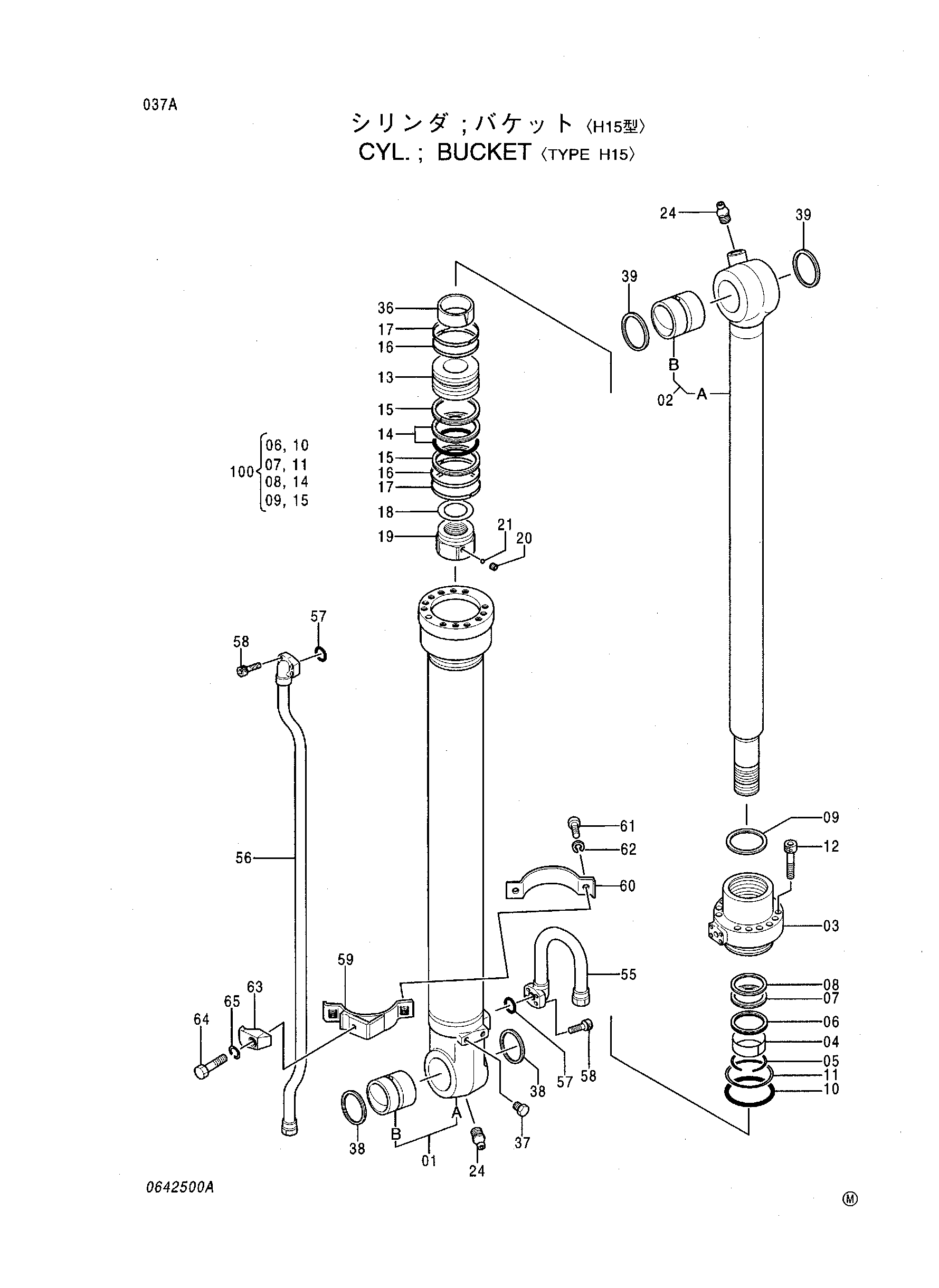

Заводская схема «Гидроцилиндр ковша <тип H15>» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347683 | Гидроцилиндр ковша | 1 | |
| 1-39 | 4286736 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4286737 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0409101 | Труба гидроцилиндра | 1 |
| 1B | 0310513 | Втулка пальца | 1 |
| 2 | 4286738 | Шток поршня в сборе | 1 |
| 2A | 0409102 | Шток поршня | 1 |
| 2B | 0310307 | Втулка пальца | 1 |
| 3 | 0409103 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0409104 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0498205 замена: 0409117 | Грязесъёмное кольцо | 1 |
| 9 | 0409117 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409106 | Поршень | 1 |
| 14 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 15 | 0409107 | Кольцо букк-уп | 2 |
| 16 | 0310609 | Кольцо | 2 |
| 17 | 0310610 | Кольцо | 2 |
| 18 | 0326007 | Регулировочная шайба | 1 |
| 19 | 0409108 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 36 | 0409109 | Амортизирующий подшипник | 1 |
| 37 | 0409110 | Болт | 2 |
| 38 | 4094086 | Пылезащитное уплотнение | 2 |
| 39 | 4065687 | Пылезащитное уплотнение | 2 |
| 55 | 0437003 | Трубка | 1 |
| 56 | 0642501 | Трубка | 1 |
| 57 | 4509181 | Уплотнительное кольцо | 2 |
| 58 | M340825 | Болт с внутренним шестигранником | 8 |
| 59 | 0409115 | Лента | 1 |
| 60 | 0409116 | Лента | 1 |
| 61 | 0408815 | Болт | 2 |
| 62 | 0325913 | Шайба | 2 |
| 63 | 0310616 | Держатель | 1 |
| 64 | 0259509 | Болт | 1 |
| 65 | 0208516 | Пружинная шайба | 1 |
| 100 | 4320994 замена: 4369766 | Комплект уплотнений | 1 |
| 100 | 4369766 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
