Пилотный трубопроводы (3) — HITACHI EX200-3

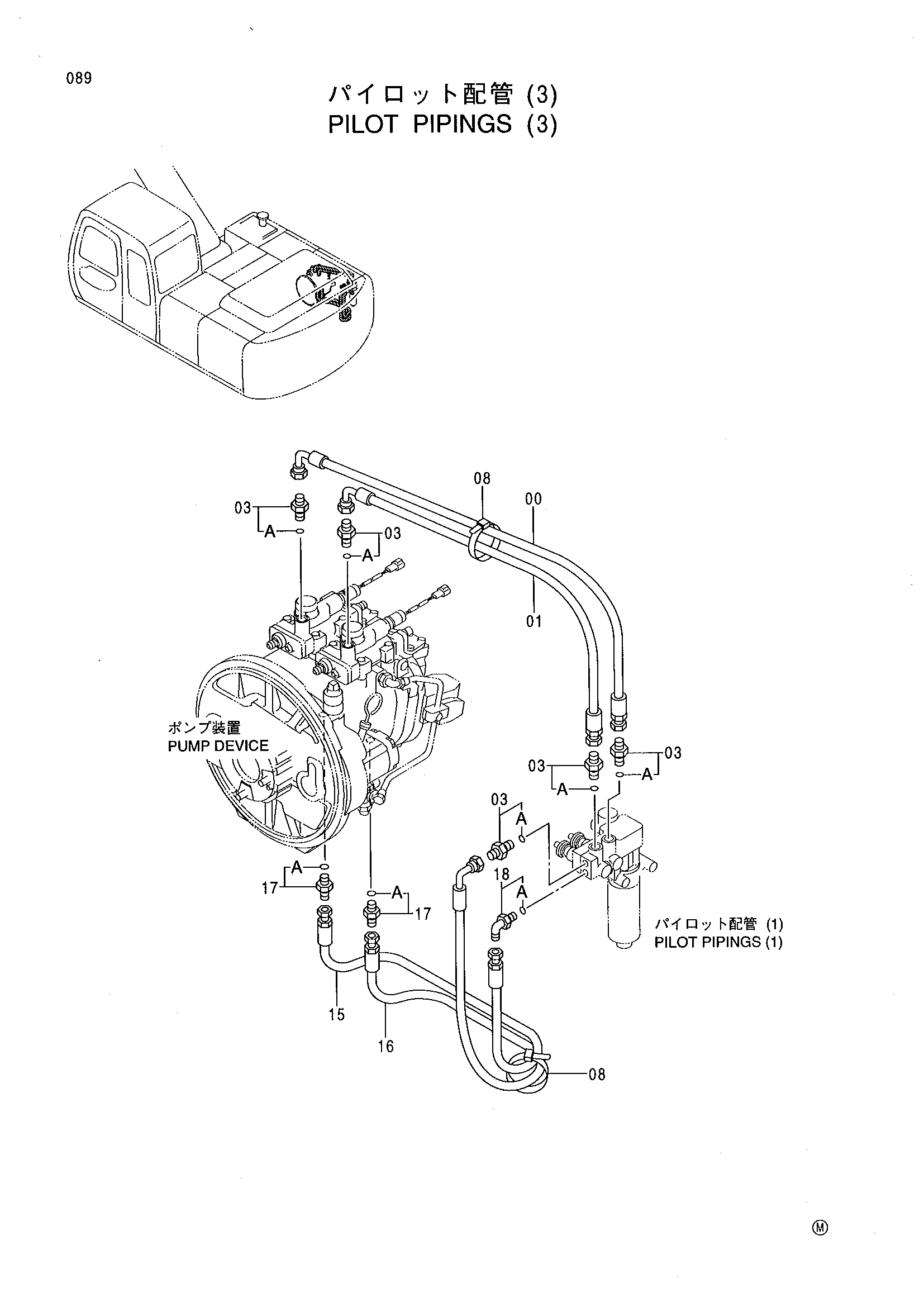

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4334309	Шланг	1
01	4332931	Шланг	1
03	4200465	Адаптер	5
03A	957366	Уплотнительное кольцо	1
08	4055312	Ленточный зажим	2
15	4365825	Шланг	1
16	4365824	Шланг	1
17	4200468	Адаптер	2
17A	4509180	Уплотнительное кольцо	1
18	4154670	Угловой штуцер	1
18A	957366	Уплотнительное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
