Основной трубопроводы (2) — HITACHI EX200-3

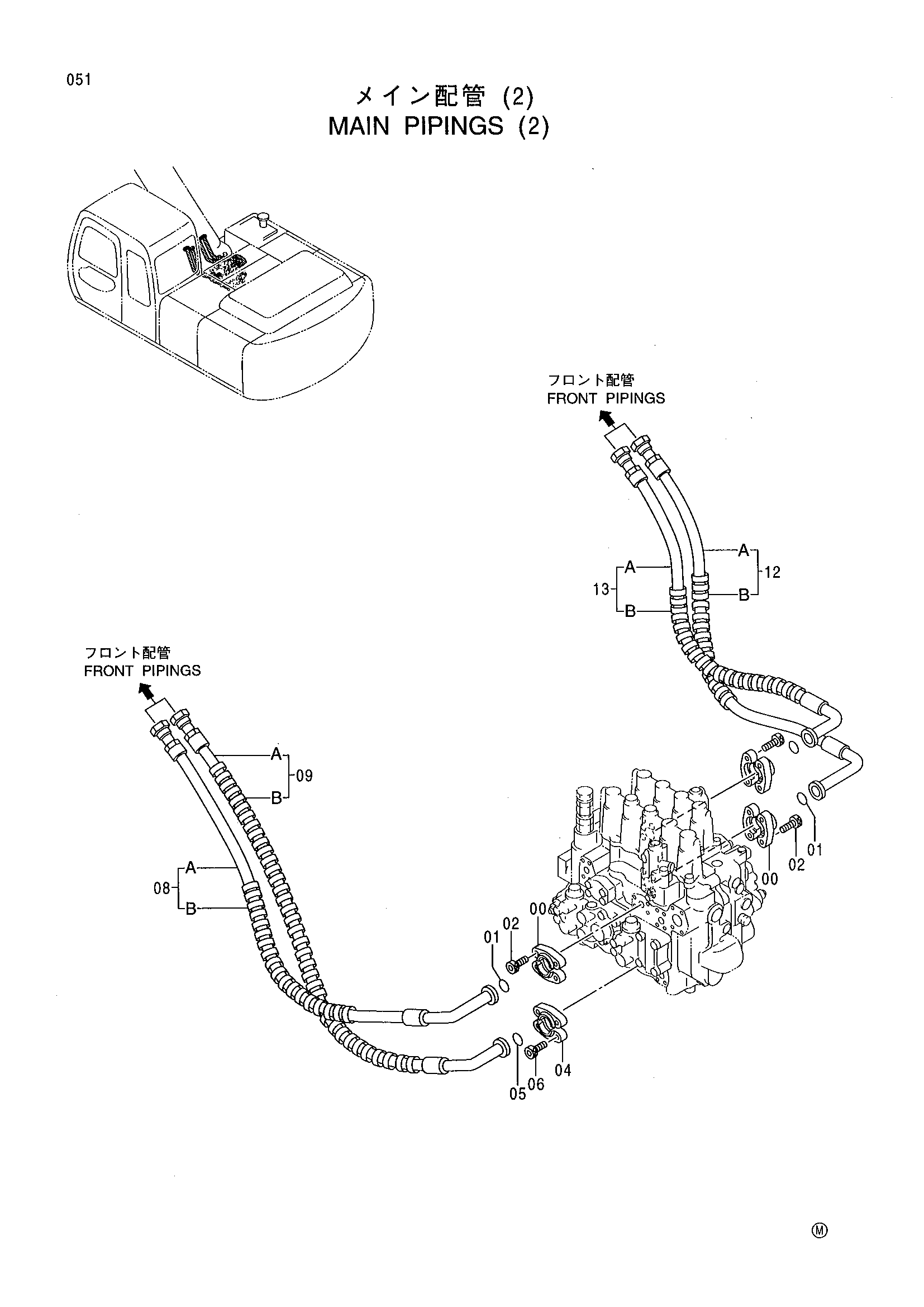

Заводская схема «Основной трубопроводы (2)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | 4162925 замена: J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 9158964 замена: 9126519 | Шланг в сборе | 1 |
| 08A | 4382334 замена: 4324162 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 3 |
| 09 | 9158929 замена: 9134319 | Шланг в сборе | 1 |
| 09A | 4382332 замена: 4297044 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 5 |
| 12 | 9158928 замена: 9134318 | Шланг в сборе | 1 |
| 12A | 4382335 замена: 4331596 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9158963 замена: 9134320 | Шланг в сборе | 1 |
| 13A | 4382333 замена: 4297046 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
