Асист основной трубопроводы (2-1) — HITACHI EX200-3

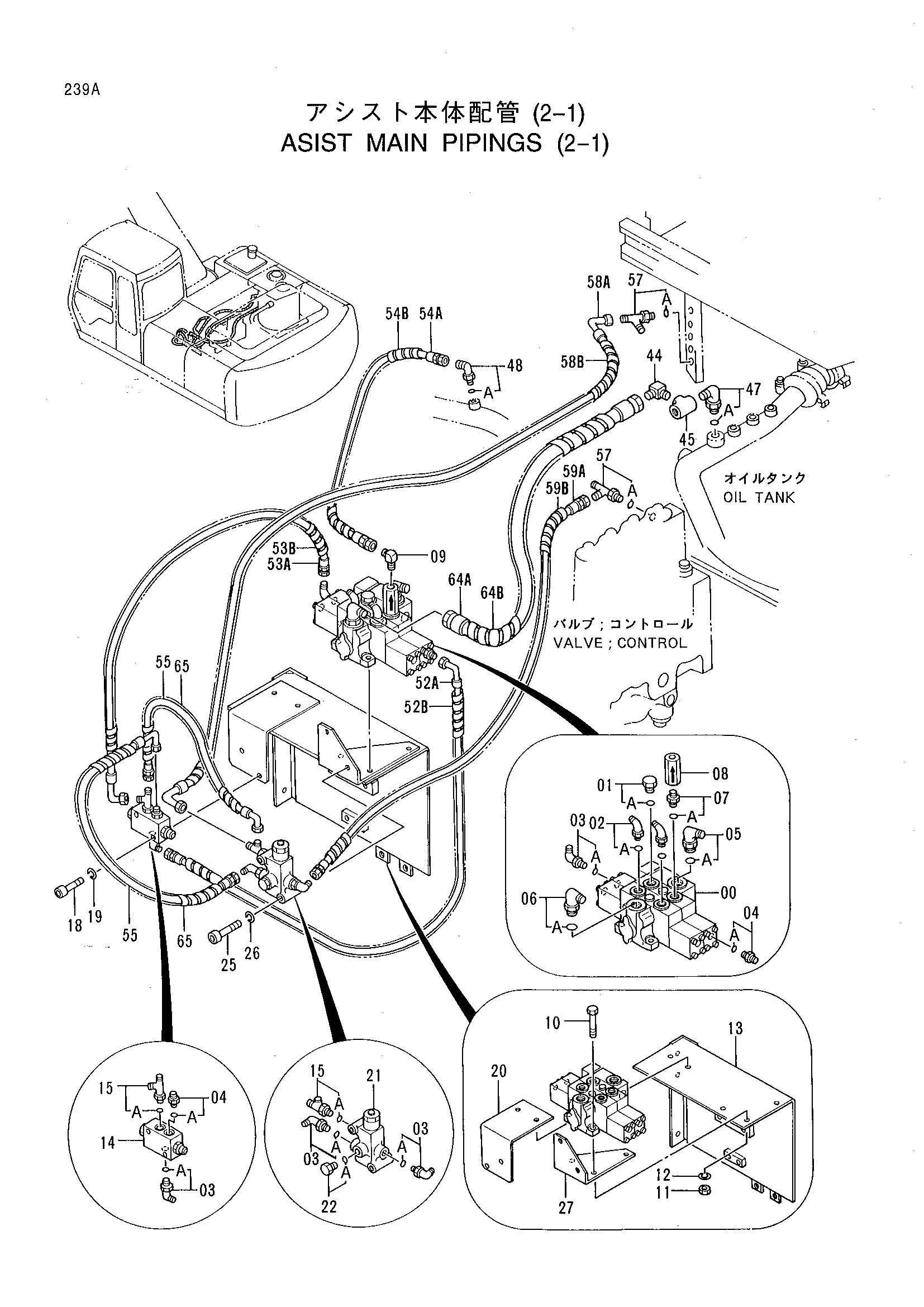

Заводская схема «Асист основной трубопроводы (2-1)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4296753 | Гидрораспределитель | 1 |
| 01 | 4174541 | Пробка | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4094319 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4156434 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200467 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4037760 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4065118 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4142256 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4163088 | Обратный клапан | 1 |
| 09 | 4224412 | Угловой штуцер | 1 |
| 10 | J901035 | Болт | 3 |
| 11 | J950010 | Гайка | 3 |
| 12 | A590910 | Пружинная шайба | 3 |
| 13 | 8053047 | Кронштейн | 1 |
| 14 | 4203446 | Клапан | 1 |
| 15 | 4207300 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | M340850 | Болт с внутренним шестигранником | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 20 | 9740777 | Кронштейн | 1 |
| 21 | 4210647 | Электромагнитный клапан | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | M340865 | Болт с внутренним шестигранником | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | 9740860 | Кронштейн | 1 |
| 44 | 94-1404 | Угловой штуцер | 1 |
| 45 | 94-0663 | Тройник | 1 |
| 47 | 4174588 | Угловой штуцер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4154671 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 52A | 4229858 | Шланг | 1 |
| 52B | 4133527 | Защитный кожух | 1 |
| 53A | 4285790 | Шланг | 1 |
| 53B | 4133527 | Защитный кожух | 1 |
| 54A | 4241375 | Шланг | 1 |
| 54B | 4133527 | Защитный кожух | 1 |
| 55 | 4226313 | Шланг | 2 |
| 57 | 4205363 | Тройник | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58A | 4251903 | Нейлоновый шланг | 1 |
| 58B | 4133527 | Защитный кожух | 3 |
| 59A | 4229884 | Нейлоновый шланг | 1 |
| 59B | 4133527 | Защитный кожух | 2 |
| 64A | 4268868 | Шланг | 1 |
| 64B | 4044420 | Защитный кожух | 3 |
| 65 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
