Гидроцилиндр стрелы трубопроводы — HITACHI EX200-3

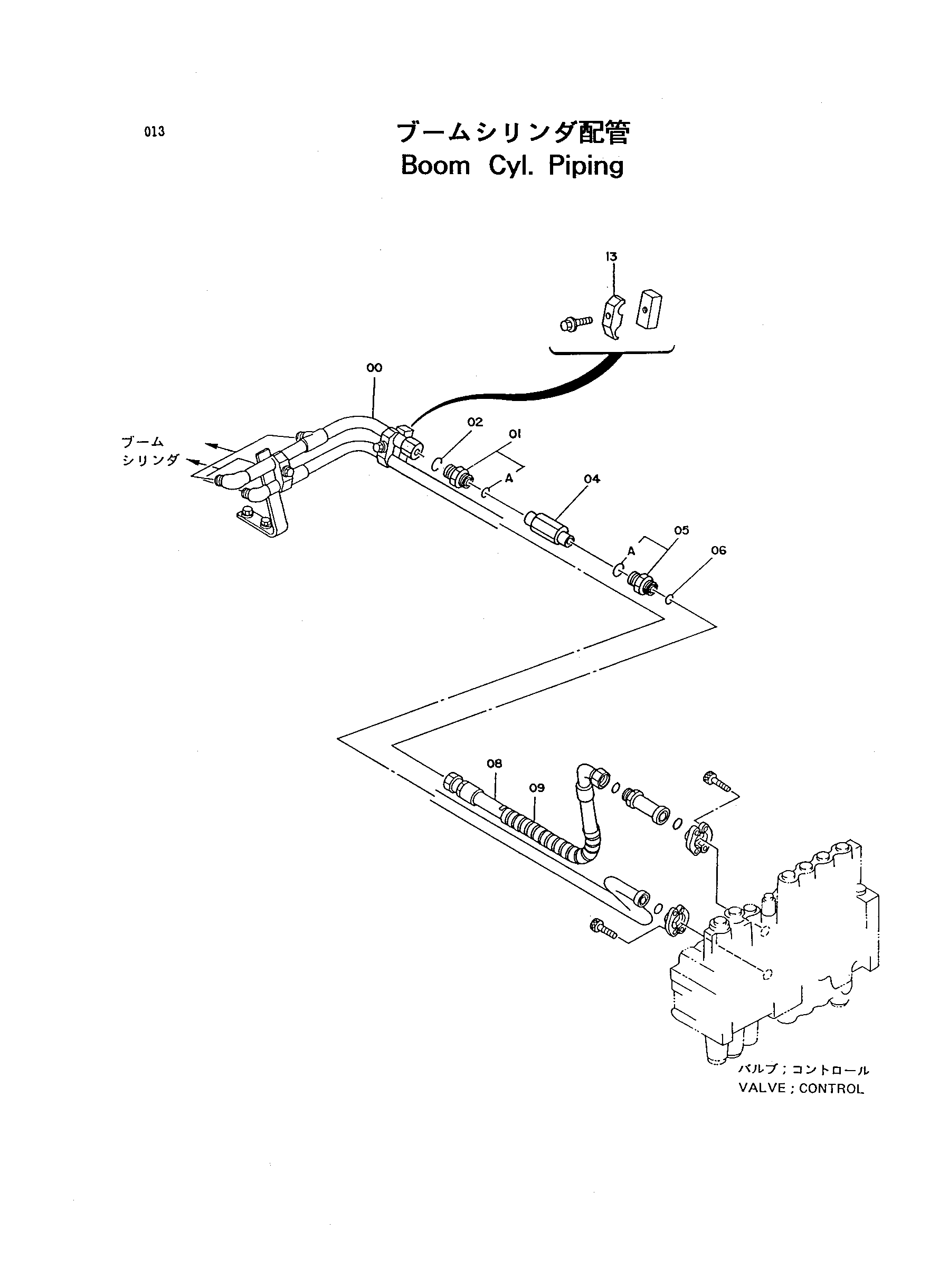

Заводская схема «Гидроцилиндр стрелы трубопроводы» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055587 | Трубка | 1 |
| 01 | 4207425 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4187329 | Уплотнительное кольцо | 1 |
| 04 | 9075046 | Клапан замедленного возврата | 1 |
| 05 | 4189535 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 08 | 4308148 | Шланг | 1 |
| 09 | 4044420 | Защитный кожух | 2 |
| 13 | 4308002 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
