Пилотный трубопроводы (4-2) — HITACHI EX200-3

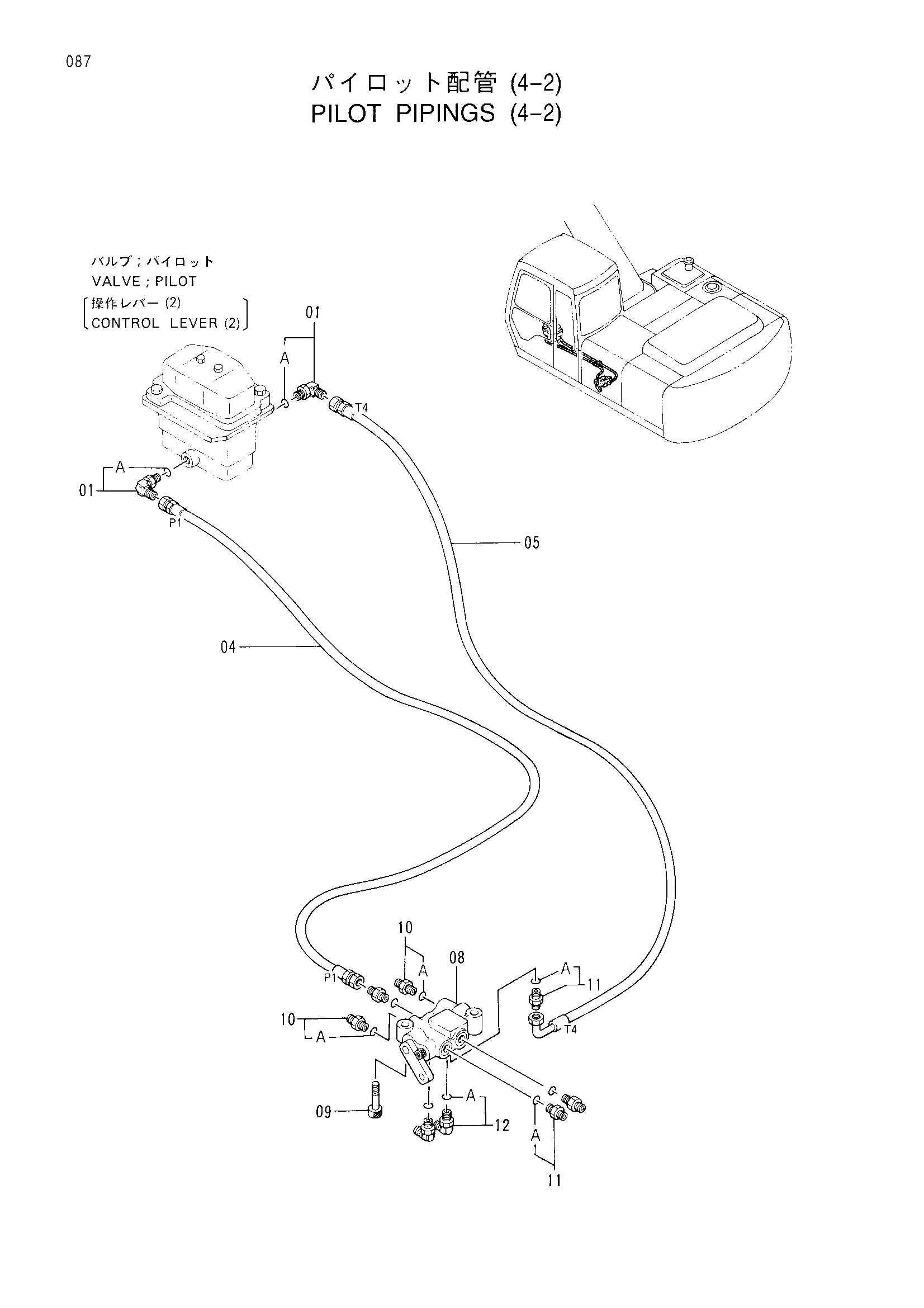

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4215624 | Нейлоновый шланг (P1) | 1 |
| 05 | 4281530 | Нейлоновый шланг (T4) | 1 |
| 08 | 4254611 | Запорный клапан | 1 |
| 09 | M341045 | Болт с внутренним шестигранником | 2 |
| 10 | 4261938 | Фильтр | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
