Гидроцилиндр ковша — HITACHI EX200-2m

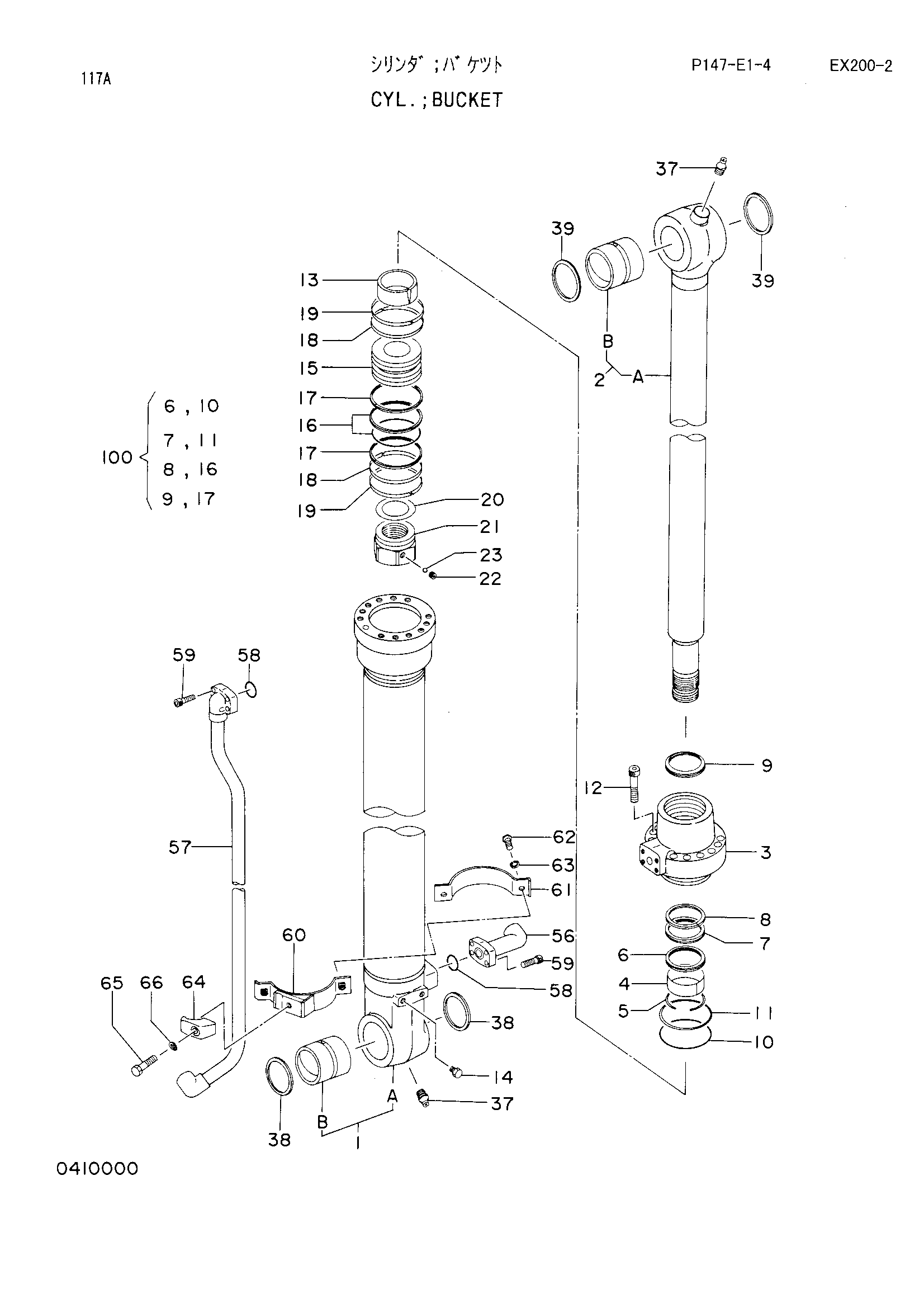

Заводская схема «Гидроцилиндр ковша» для HITACHI EX200-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4250225	Гидроцилиндр ковша	1
1-39	4286781	Гидроцилиндр. (пипелесс)	1
1	4286782	Труба гидроцилиндра в сборе	1
1A	0410001	Труба гидроцилиндра	1
1B	0140808	Втулка пальца	1
2	4286783	Шток поршня в сборе	1
2A	0410002	Шток поршня	1
2B	0208326	Втулка пальца	1
3	0410003	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0409605	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0240910 замена: 0409613	Грязесъёмное кольцо	1
9	0409613	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0410004	Амортизирующий подшипник	1
14	0409110	Болт	2
15	0409007	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0409008	Опорное кольцо	2
18	0410005	Кольцо	2
19	0298907	Кольцо	2
20	0409010	Регулировочная шайба	1
21	0409011	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
37	J75481	Пресс-маслёнка	2
38	0408810 замена: 4084578	Грязесъёмное кольцо	2
38	4084578	Пылезащитное уплотнение	2
39	0409710 замена: 4067902	Грязесъёмное кольцо	2
39	4067902	Пылезащитное уплотнение	2
56	0309312	Соединение	1
57	0410006	Трубка	1
58	4506430	Уплотнительное кольцо	2
59	0158855	Болт с внутренним шестигранником	8
60	0409018	Лента	1
61	0327410	Лента	1
62	0408815	Болт	2
63	0325913	Шайба	2
64	0309021	Держатель	1
65	0309022	Болт	1
66	0208516	Пружинная шайба	1
100	4286784 замена: 4321000	Комплект уплотнений	1
100	4321000	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
