Двойной насос (2/2) — HITACHI EX200-2m

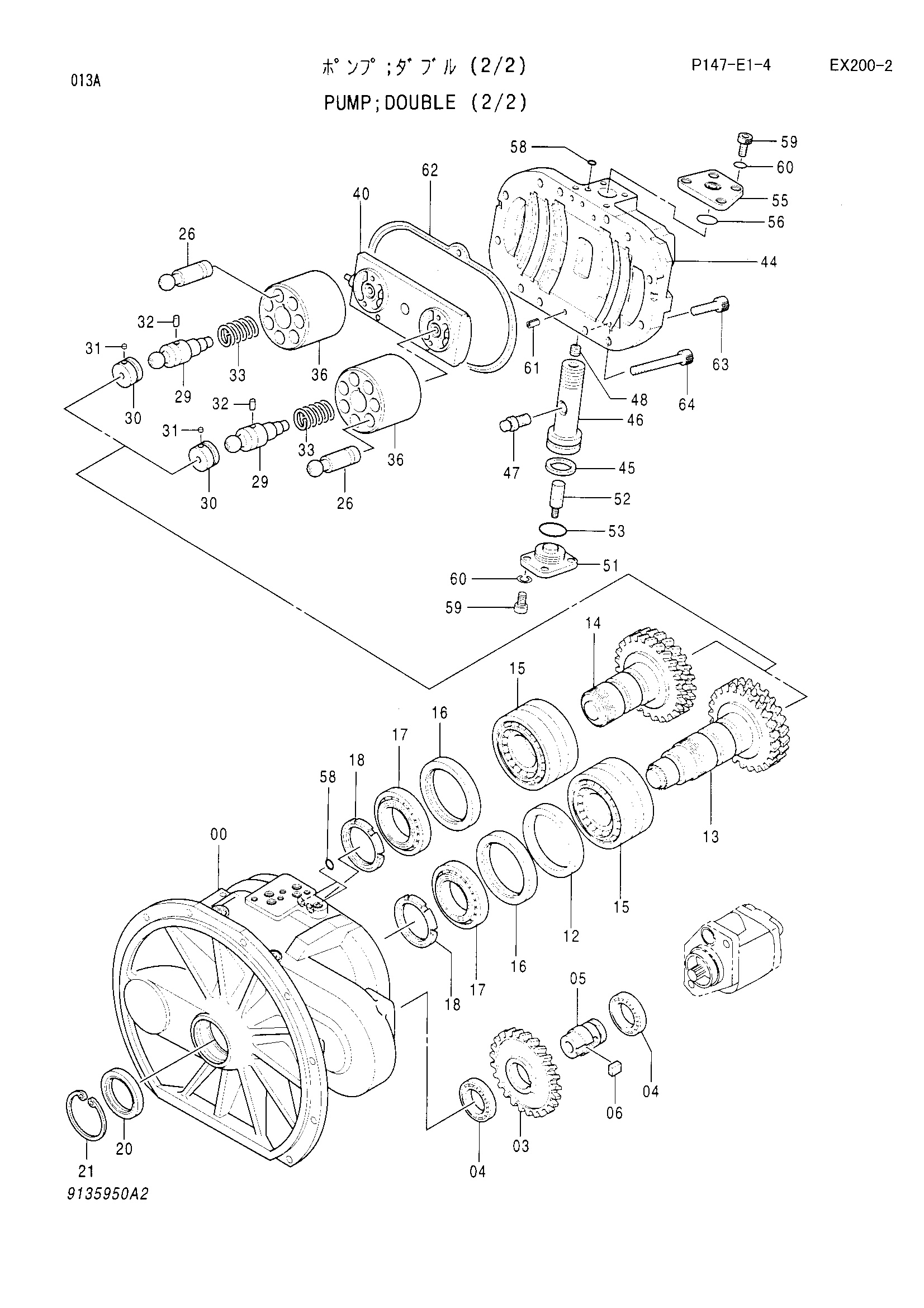

Заводская схема «Двойной насос (2/2)» для HITACHI EX200-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9135950 | Насос двойной (2/2) | 1 | |
| 00 | 1020600 | Корпус насос | 1 |
| 03 | 3051201 | Шестерня пилотный | 1 |
| 04 | 958740 | Шариковый подшипник | 2 |
| 05 | 3046466 | Вал шестерня | 1 |
| 06 | 4118495 | Шпонка | 1 |
| 12 | 4338907 | Кольцо упорный | 1 |
| 13 | 1015000 | Дисковый дривинг | 1 |
| 14 | 1015178 | Дисковый дривинг | 1 |
| 15 | 4175666 | Роликовый подшипник | 2 |
| 16 | 4339171 | Кольцо проставка | 2 |
| 17 | 4199307 | Роликовый подшипник | 2 |
| 18 | 4178173 | Гайка подшипник. | 2 |
| 20 | 4260561 | Масляное уплотнение | 1 |
| 21 | 4116290 | Стопорное кольцо | 1 |
| 26 | 8043698 | Поршень | 14 |
| 29 | 4233180 | Вал центральный | 2 |
| 30 | 4233181 | Держатель | 2 |
| 31 | 4184779 | Шарик | 2 |
| 32 | 4198956 | Палец | 2 |
| 33 | 4248499 | Пружина сжатия | 2 |
| 36 | 2027277 | Ротор | 2 |
| 40 | 1020223 | Клапан | 1 |
| 44 | 1016127 | Головка | 1 |
| 45 | 4272674 | Поршневое кольцо | 1 |
| 46 | 3055313 | Поршень серво | 1 |
| 47 | 4260211 | Палец | 1 |
| 48 | 4179838 | Установочный винт | 1 |
| 51 | 4260500 | Ограничитель | 1 |
| 52 | 4260493 | Ограничитель | 1 |
| 53 | 992444 | Уплотнительное кольцо | 1 |
| 55 | 3051812 | Ограничитель | 1 |
| 56 | 4260309 | Уплотнительное кольцо | 1 |
| 58 | 971823 | Уплотнительное кольцо | 3 |
| 59 | M340820 | Болт с внутренним шестигранником | 8 |
| 60 | 4514388 | Пружинная шайба | 8 |
| 61 | 4099290 | Пружинный штифт | 2 |
| 62 | 8057232 | Манжета | 1 |
| 63 | M341245 | Болт с внутренним шестигранником | 10 |
| 64 | M341290 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
