Кондиционер (1)[STD] — HITACHI EX200-2

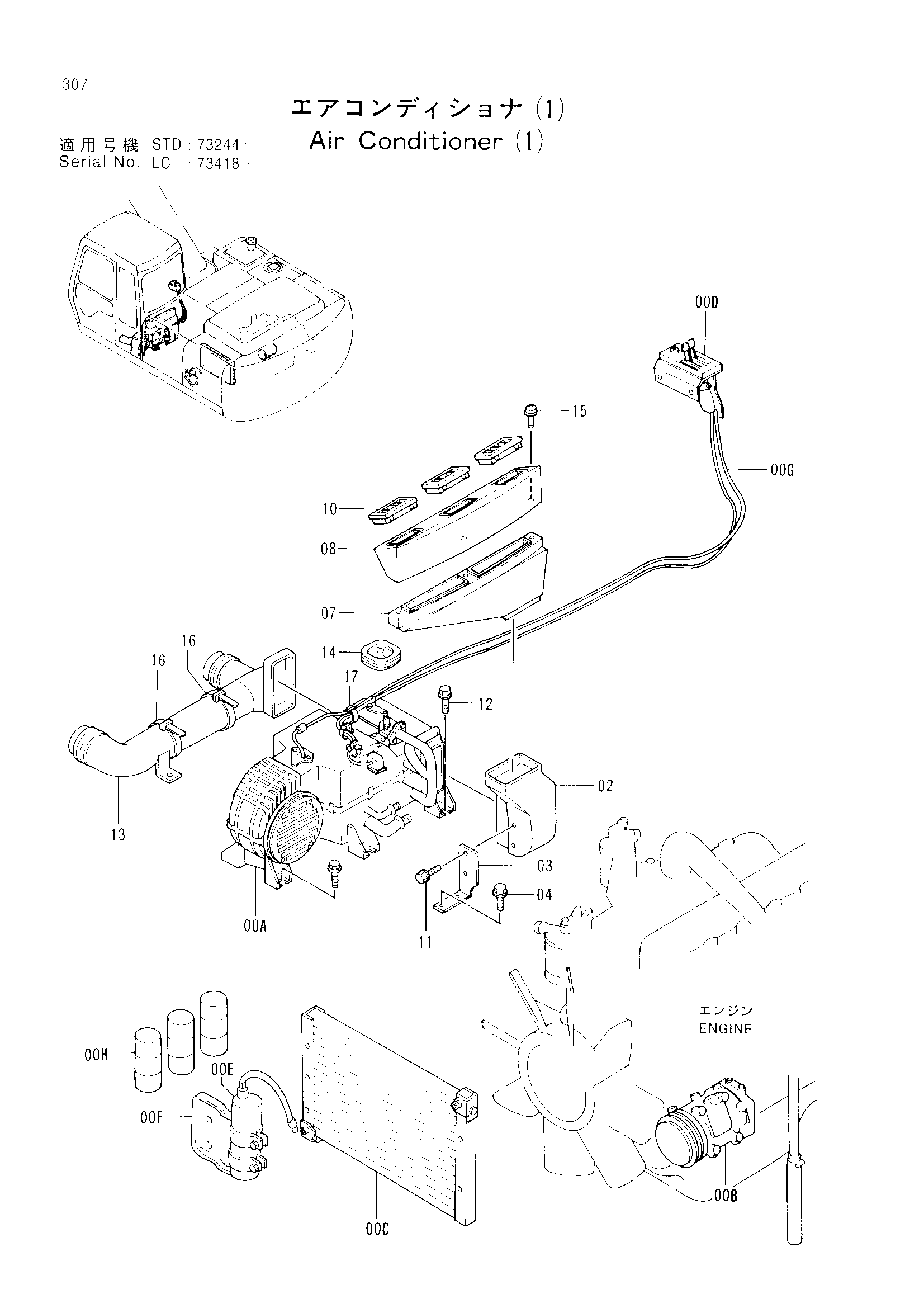

Заводская схема «Кондиционер (1)[STD]» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кондиционер (1)[STD] HITACHI EX200-2](/catalog-drawings/2f/2ff25dcb-536a-4995-b6f8-09739c35a1fe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4323950 | Блок кондиционера | 1 |
| 00A-H | 4337496 | Кондиционер в сборе | 1 |
| 00B | 4323943 | Компрессор | 1 |
| 00C | 4323944 | Конденсатор | 1 |
| 00D | 4323951 | Кондиционер. контроллер | 1 |
| 00E | 4323945 | Осушитель | 1 |
| 00F | 4339373 | Кронштейн | 1 |
| 00G | 4330325 | Жгут проводов | 1 |
| 00H | 4338439 | GAS | 3 |
| 02 | 4277684 | Воздуховод радиатор | 1 |
| 03 | 4277667 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 07 | 4264702 | Воздуховод радиатор | 1 |
| 08 | 4264703 | Воздуховод радиатор | 1 |
| 10 | 4259639 | Решётка | 3 |
| 11 | J020612 | Болт с шайбой | 2 |
| 12 | J021030 | Болт с шайбой | 2 |
| 13 | 4264643 | Воздуховод отопитель | 1 |
| 14 | 4205082 | Резиновая втулка | 1 |
| 15 | J460635 | Винт с шайбой | 3 |
| 16 | 4121859 | Ленточный зажим | 2 |
| 17 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
