Шланг защита от разрыва клапан трубопроводы (стрела): 1 <тип 3> — HITACHI EX200-2

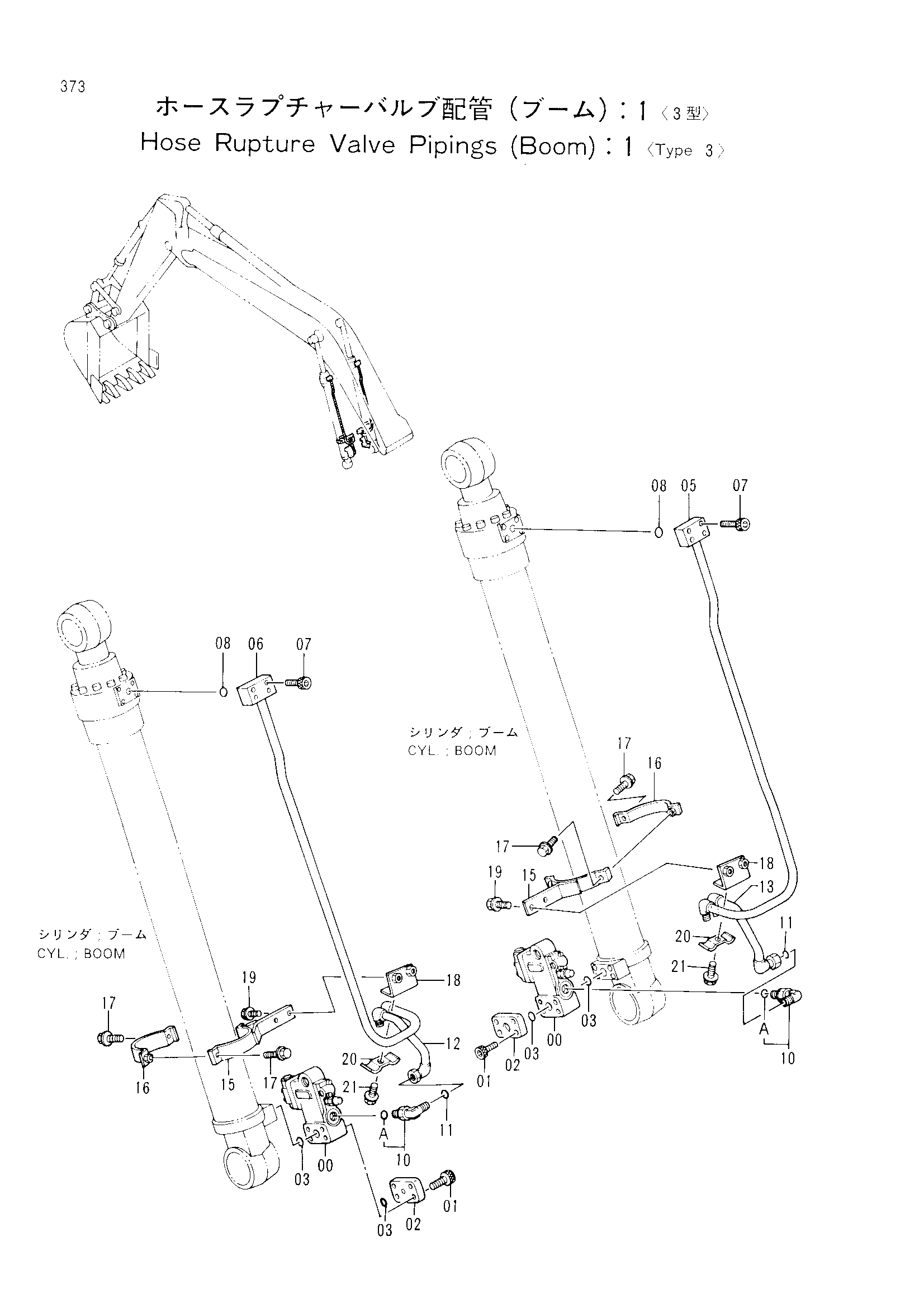

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1 <тип 3>» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311303 | Удерживающий клапан | 2 |
| 01 | M341200 | Болт с внутренним шестигранником | 8 |
| 02 | 4284614 | Фланец | 2 |
| 03 | A811035 | Уплотнительное кольцо | 4 |
| 05 | 8056112 | Трубка | 1 |
| 06 | 8056111 | Трубка | 1 |
| 07 | M341060 | Болт с внутренним шестигранником | 8 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 10 | 4198799 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 8056109 | Трубка | 1 |
| 13 | 8056108 | Трубка | 1 |
| 15 | 8056130 | Хомут | 2 |
| 16 | 9738008 | Хомут | 2 |
| 17 | J021040 | Болт с шайбой | 4 |
| 18 | 9740487 | Кронштейн | 2 |
| 19 | J011230 | Болт с шайбой | 4 |
| 20 | 4312247 | Хомут трубки | 2 |
| 21 | J011260 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
