Механизм натяжения — HITACHI EX200-2

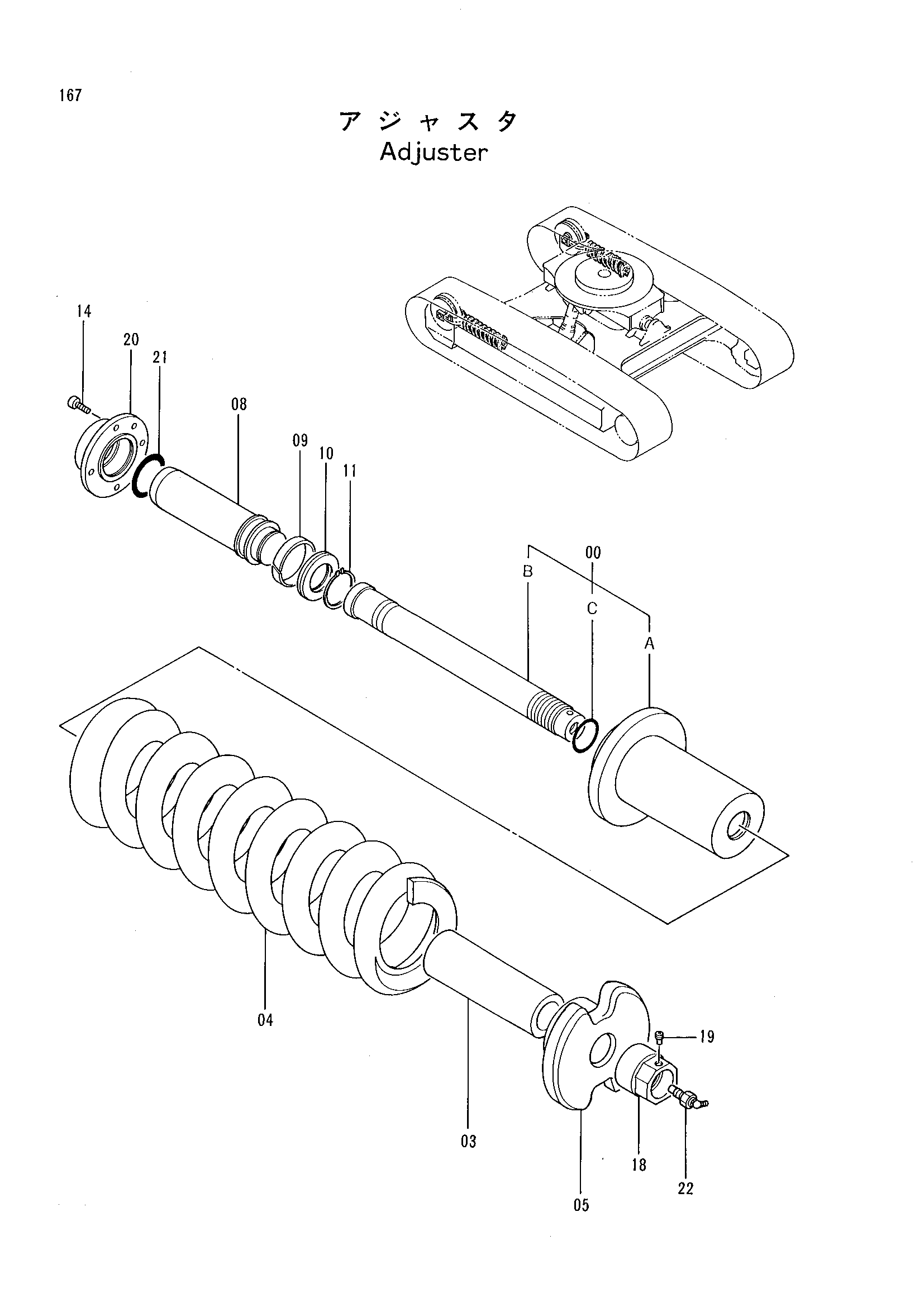

Заводская схема «Механизм натяжения» для HITACHI EX200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9090028 | Механизм натяжения в сборе | 2 | |
| 00 | 9090278 | Гидроцилиндр.в сборе | 1 |
| 00A | 3033361 | Гидроцилиндр | 1 |
| 00B | 3047940 | Шток | 1 |
| 00C | 4069900 | Уплотнительное кольцо | 1 |
| 03 | 4248104 | Проставка | 1 |
| 04 | 3047941 | Пружина | 1 |
| 05 | 3033433 | Шайба | 1 |
| 08 | 3033431 | Шток поршня | 1 |
| 09 | 4177838 | Износостойкое кольцо | 1 |
| 10 | 4177837 | U-образная манжета | 1 |
| 11 | 960323 | Стопорное кольцо | 1 |
| 14 | M341022 | Болт с внутренним шестигранником | 4 |
| 18 | 4248105 | Гайка | 1 |
| 19 | 4248106 | Пробка | 1 |
| 20 | 3051014 | Франге | 1 |
| 21 | A811065 | Уплотнительное кольцо | 1 |
| 22 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
